01 / APPLICATION FIT
터미널을 워크플로우에 맞게 조정하세요.
WMS, MES, 창고 및 자산 통합업체를 위한 바코드 형식, NFC 태그, 작업 거리 및 비즈니스 시스템 통합 검증
생산 워크스테이션 및 전송 기록
자산 재고 및 NFC 검사
현장 판독을 비즈니스 기록에 연결합니다.

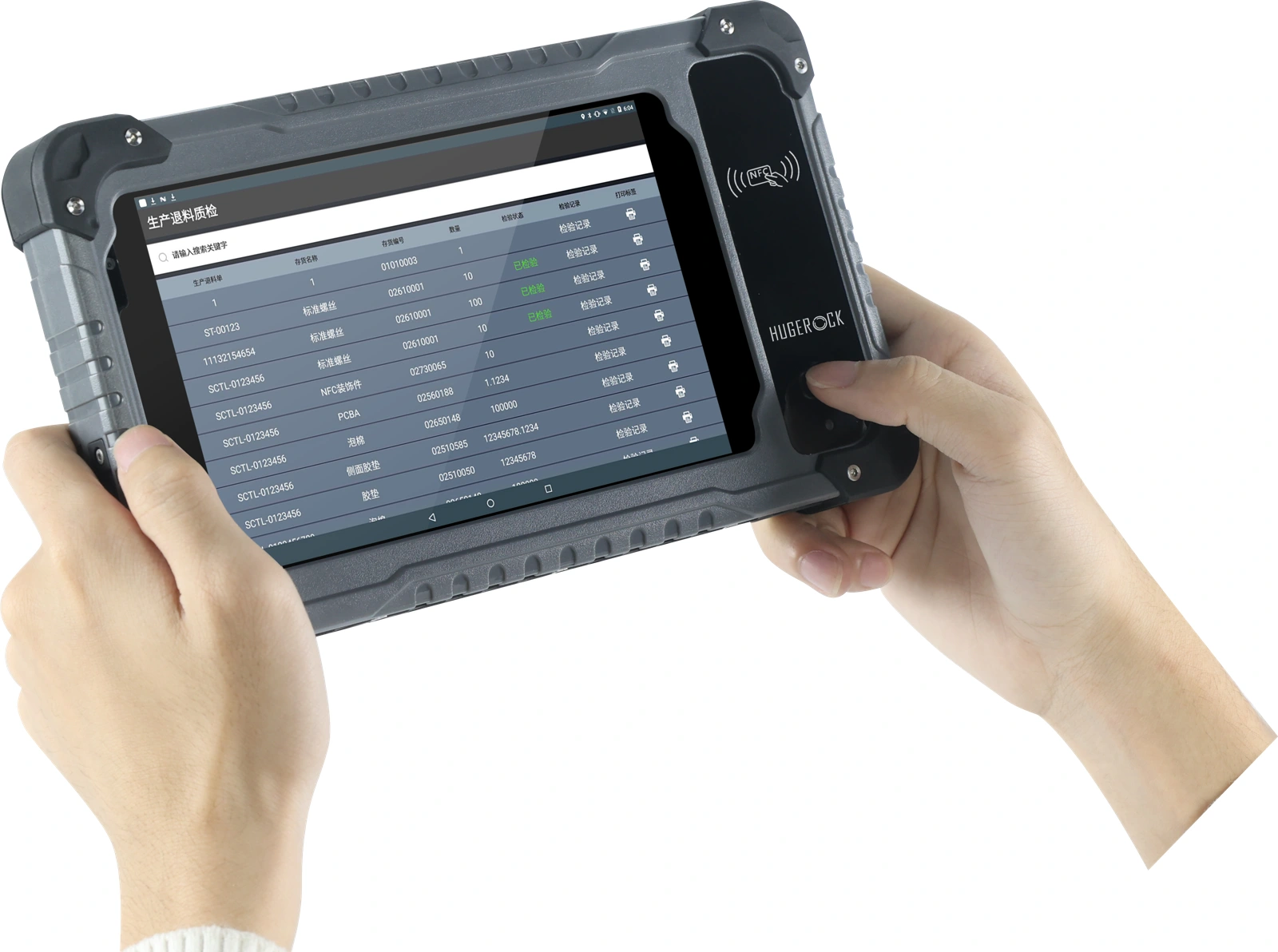

R70은 E20 바코드 모듈, NFC 및 재료, 자산 및 검사 태그 캡처를 위한 7인치 밝은 터치 디스플레이를 결합합니다. USB 호스트 및 모바일 연결을 통해 주변기기와 비즈니스 애플리케이션을 연결한 다음 실제 라벨, 오프라인 워크플로우, 충전 스테이션 및 데이터 전송을 검증합니다.
02 / ONE PLATFORM, APPLICATION CONFIGURATIONS
작업에 대한 캡처 구성을 선택합니다.
모듈식 S70 통합, R70 바코드 및 NFC, B70 지문 및 NFC를 비교해 보십시오. 워크플로우, 캡처 프로토콜, 인터페이스 및 애플리케이션 워크로드에 대한 장치 빌드 확인
모듈식 확장 / S70L 구성S70
7인치 모듈식 산업용 태블릿 플랫폼
8GB / 128GB · 4G LTE사양 및 응용 프로그램 보기 ↗
E20 바코드 + NFCR70
바코드 및 NFC 데이터 수집 태블릿
8GB / 128GB · 4G LTE사양 및 응용 프로그램 보기 ↗
G2010 지문 인식 + NFCB70
지문 및 NFC ID 캡처 태블릿
8GB / 128GB · 4G LTE사양 및 응용 프로그램 보기 ↗| 선택 기준 | S70 | R70 | B70 |
|---|---|---|---|
| 캡처 프로그램( P) | Modular expansion / S70L configuration | E20 barcode + NFC | G2010 fingerprint + NFC |
| RAM / 저장 공간 | 8GB / 128GB | 8GB / 128GB | 8GB / 128GB |
| OS 버전 및 호환성 | Android 9/10/11/13 (Continuous Updates) | Android 9/10/11/13 (Continuous Updates) | Android 9/10/11/13 (Continuous Update) |
| 데이터 인터페이스 | USB Type-A (Host)*1, Type-C*1 | USB Type-A (Host)*1, Type-C*1 | USB Type-A (Host)*1, Type-C*1 |
| 확장 가능한 스토리지 | Micro SD card (T-FLASH card), Max 1TB | Micro SD card (T-FLASH card), Max 1TB | Micro SD card (T-FLASH card), Max 2TB |
| 주문 및 설정 | Confirm modules & project configuration | 05121046 | 05121056 |
확장 위치, 전원 및 드라이버에 대한 S70 모듈 조합을 확인하십시오. 한 위치에 대한 옵션은 자동으로 함께 사용할 수 없습니다. B70과 R70은 전용 캡처 사양과 주문 구성을 가지고 있습니다. S70L은 플랫폼의 6GB / 64GB 구성입니다.
03 / CAPTURE & INTEGRATION
태그와 인터페이스를 통해 비즈니스 데이터를 연결합니다.
태그, 바코드, 지문 및 주변기기에 대한 캡처 조건, 모듈 구성 및 비즈니스 시스템 통합을 검토합니다.
| NFC | ISO14443A/B, ISO15693, NFC |
|---|---|
| 태그 표준 | M1 (S50, S70), CPU, NFC |
| 읽기/쓰기 거리 | 2–5cm |
| 스캔 엔진 | E20 barcode module |
| 2D | QR Code, Micro QR, Data Matrix, PDF417, Micro PDF417, Aztec, Maxicode, Hanxin code, Dotcode, Composite. |
| 1D | Code 128 ( ISBT 128, AIM 128, GSI 128 ), EAN-13, EAN-8, UPC-E, UPC-A, ISBN, ISSN, Code11, Interleaved 2 of 5, Code39, Code93, Code32, Codabar, Matrix 2 of 5, Industrial 25, IATA25, MSI Plessey, GSI DataBar, Plessey, Febraban. |
지정된 NFC 읽기 / 쓰기 거리는 2-5cm입니다. 결과는 태그, 안테나 방향, 재료 및 현장 조건에 따라 달라집니다. 시료의 바코드 형식, 라벨 크기, 인쇄 품질 및 조명을 검증합니다.
실제 레이블 검증
공유 태그 프로토콜, 주파수 대역, 재료, 크기 및 대상 판독 거리.
비즈니스 애플리케이션 통합
Android 버전, 애플리케이션 배포, 모듈 액세스, 오프라인 워크플로우 및 데이터 전송 확인
전원 및 액세서리 검토
시프트, 충전, 그립, 스트랩 및 옵션 모듈을 검토한 다음 전체 구성을 검증합니다.
04 / MODEL-SPECIFIC SPECIFICATIONS

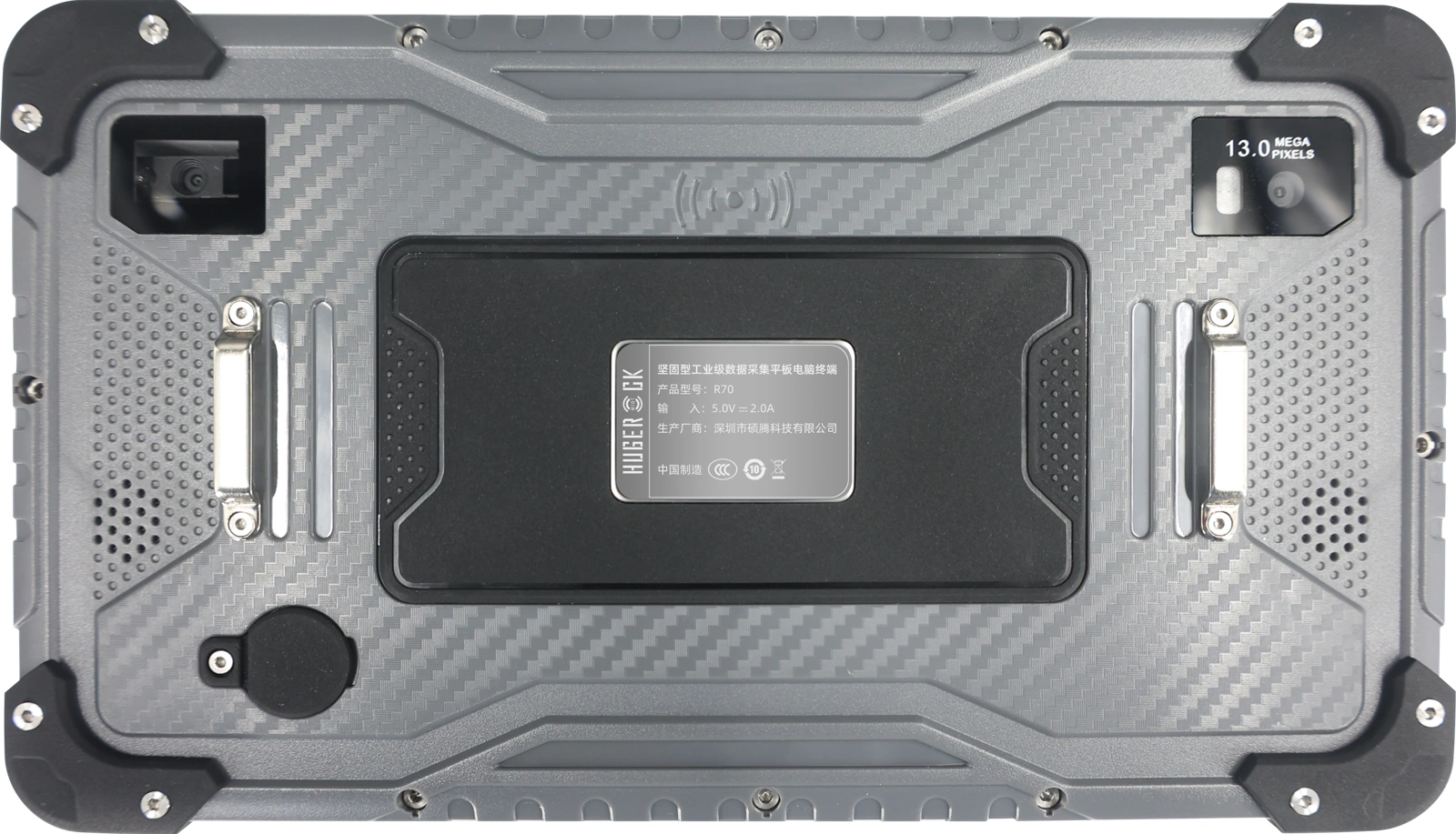

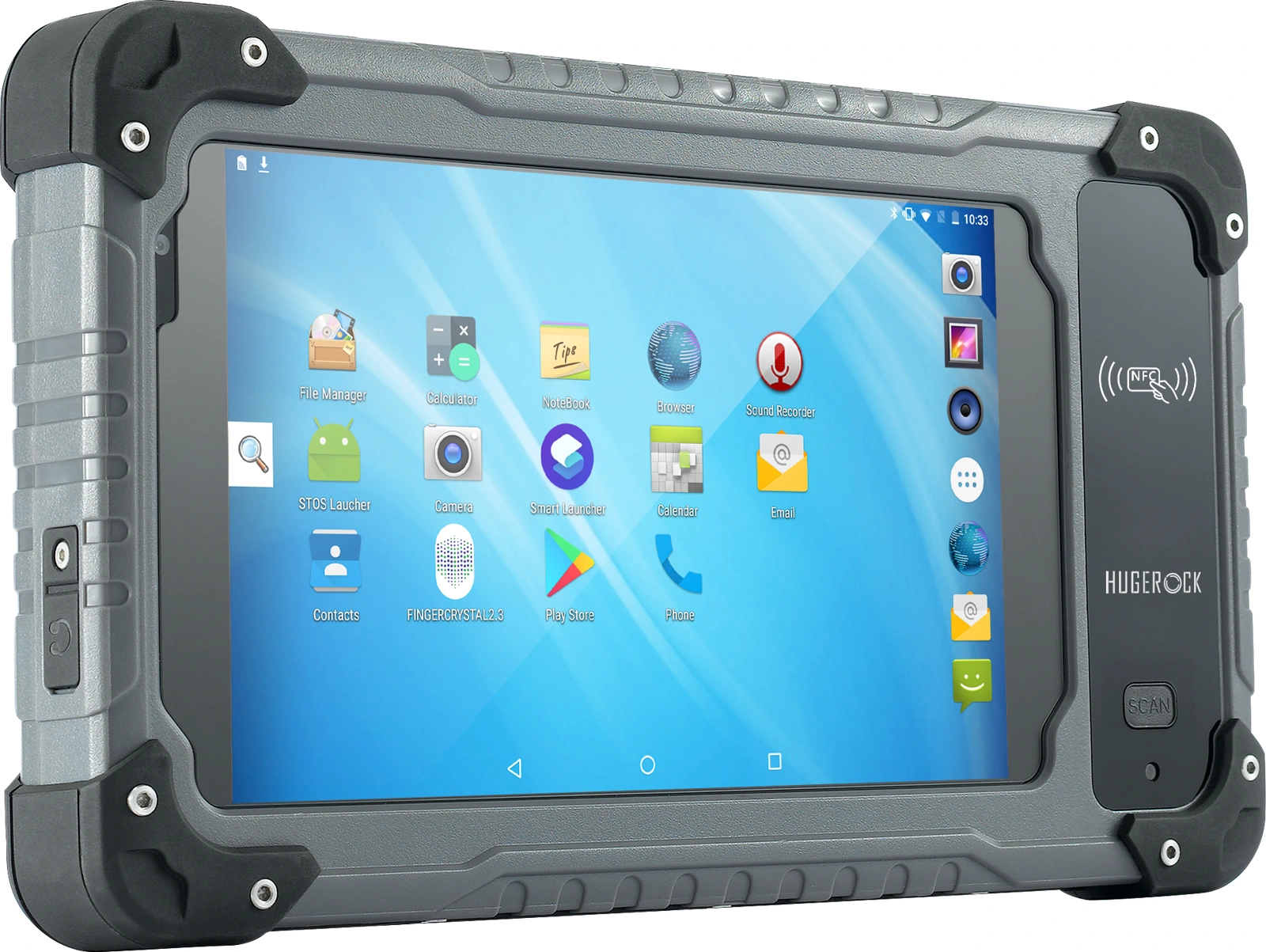

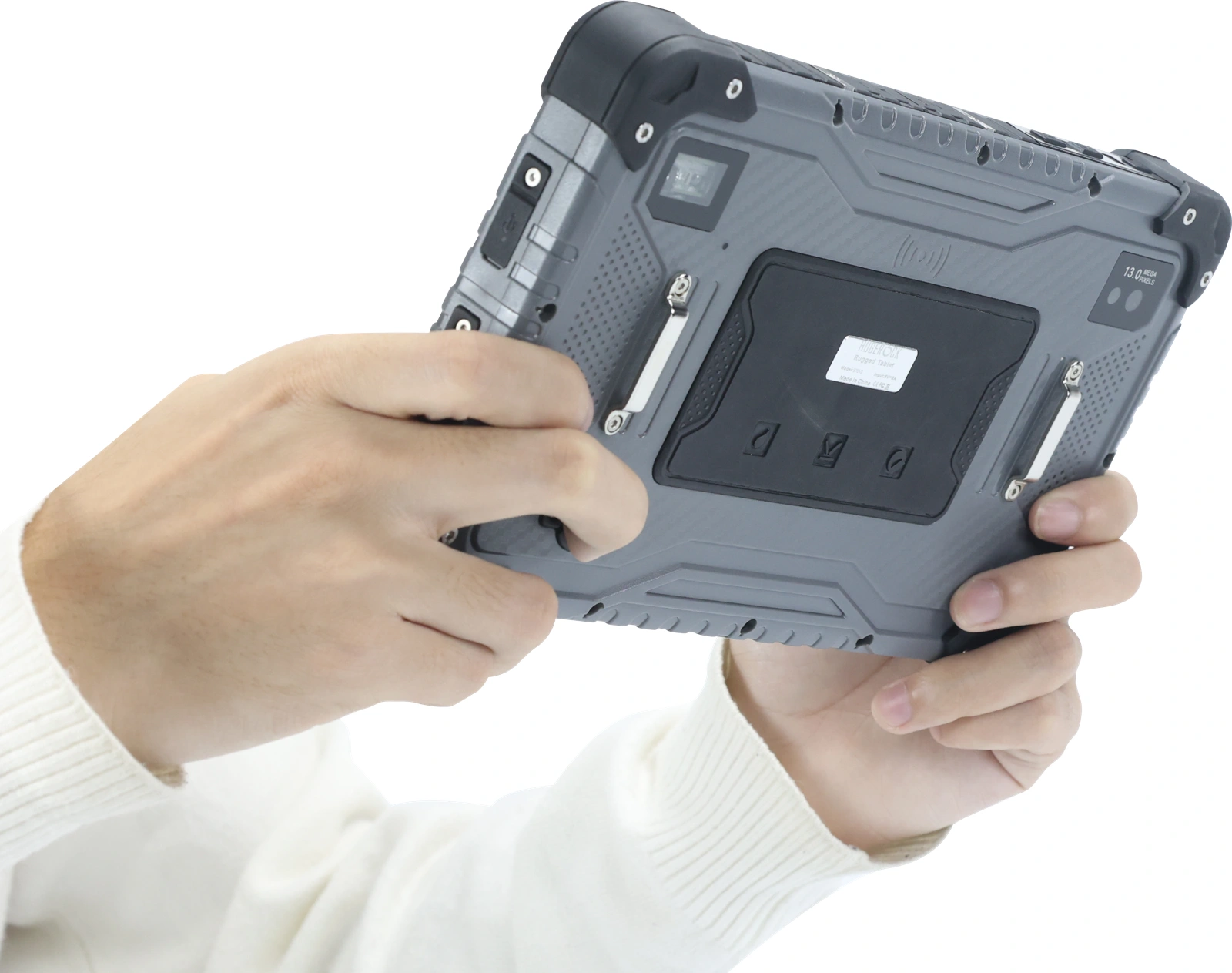

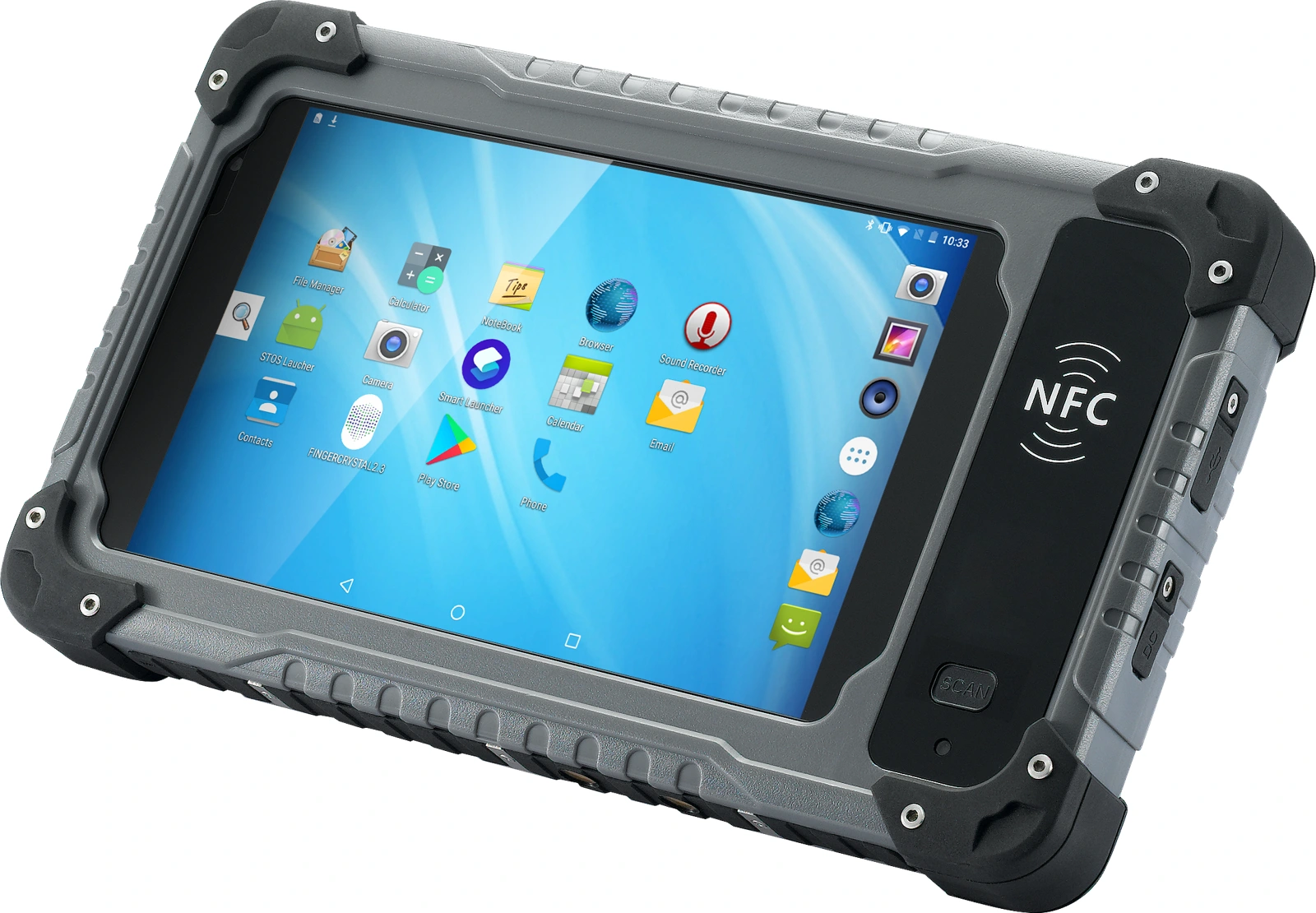

R70 — 기술 사양
선택한 모델에 대한 하드웨어, 소프트웨어, 인터페이스 및 환경 사양을 검토합니다. OS 및 모듈 조합은 배송 구성에 대해 확인됩니다.
하드웨어( D)
| CPU | ARM Cortex A73 Octa-core (2.0GHz) |
|---|---|
| GPU | Arm Mali–G72 MP3 |
| RAM | 8GB |
| 내장 메모리 | 128GB |
| 외장 메모리 | Micro SD card (T-FLASH card), Max 1TB |
| 메인 카메라 | 13.0MP (AF) with flash led |
| 서브 카메라 | 5.0MP |
| 배터리 | 10000mAh |
| 디스플레이 | 7 inch IPS/AFFS 1280*720 HD industrial 1000nit Sunlight Readable |
| 터치 패널 | Capacitive/frosted tempered film supports glove touch/spray/active capacitive pen |
통신 & 연결성
| 전화 통화 | GSM/WCDMA/VoLTE |
|---|---|
| 2G | GSM/EDGE/GPRS/WAP |
| 2G 대역 | GSM（B2/3/5/8） |
| 3G | WCDMA 3.75G (HSDPA+42.2Mbps, HSUPA+11.5Mbps) |
| 3G 대역 | WCDMA (B1/2/5/8) |
| 4G | FDD: 150Mbps down, 50Mbps UP TDD: 150Mbps , 50Mbps up |
| 4G 대역 | TD-LTE（B38/39/40/41); FDD LTE（B1,B2,B3,B4,B5,B7,B8,B12,B17,B20,B28) |
| 와이파이 | Dual-band WIFI (2.4GHz/5Ghz) single stream 802.11 a/b/g/n/ac |
| 블루투스 | 5.0 Low Energy (LE) |
인터페이스, 센서 및 위치 지정
| SIM 카드 | 1.8/3.3V SIM card |
|---|---|
| TF 카드 | Micro SD card (T-FLASH card), Max 1TB |
| 헤드폰 | 3.5mm (CTIA） |
| 충전 인터페이스 | Type-C & Pogo Pin & DC 5V（Direct Battery Charging） |
| 데이터 인터페이스 | USB Type-A (Host)*1, Type-C*1 |
| 중력 센서 | Support |
| 자기장 센서 | Support |
| 모션 센서 | Support |
| 자이로스코프 센서 | Support |
| 빛 센서 | Support |
| 가속도 센서 | Support |
| 충전기 | 5.0V 2A-10W |
| 탐색 | GPS+Beidou+Glonass+AGPS+SBAS （EPO 2.5m） |
기계 설계 솔루션
| 크기 | 237*137*29mm（L×W×H） |
|---|---|
| 무게 | 780g |
| 색상 & 재질 | Gray (ABS+PC) + Black (TPU) |
환경 및 신뢰성
| 흔들림 방지 | 1-19Hz/1.0mm; 19-200Hz/1.0g |
|---|---|
| 드롭 프루프 / IK | MIL-STD-810G/Method516.6/Procedure IV & Touch Panel IK05 |
| 방수 | Class 6 ( IEC 60529 ) |
| 방진 | Class 6 ( IEC 60529 ) |
| 작동 온도 | -20°C to 55°C |
| 보관 온도 | -40°C to 80°C |
| 신뢰성 | MTBF>5000h; MTTR<0.5h |
| RH | 5% to 95% (95%RH, non-condensing) |
| 작동 고도 | Max: 4,500 m（15,000 feet） |
OS 서비스( S)
| 운영 체제 | Android 9/10/11/13 (Continuous Updates) |
|---|---|
| 보증 | 24 Months (12-month Battery Warranty) |
05 / RESOURCES & DELIVERY
선택에서 프로젝트 납품까지.
선택한 모델 문서를 다운로드한 다음 SOTEN을 사용하여 소프트웨어, 모듈, 태그, 액세서리 및 배포 볼륨을 검토하십시오.
PDF / R70R70 — 기술 사양서하드웨어 · 인터페이스 · 캡처 모듈 · 환경V2.0 ↗OEM / ODM엔지니어링 및 프로젝트 통합시스템 통합 · 모듈 · 샘플 검증엔지니어링 탐색하기 ↗
워크플로우 정의
배포 지역, 워크플로우, 작동 조건 및 비즈니스 소프트웨어.
모듈 검증 및 통합
실제 라벨, 인터페이스 프로토콜, OS 버전 및 장치 액세서리.
빌드 및 전달 확인
정확한 모델, 구성 목록, 볼륨, 테스트 및 롤오버 일정.
R70 — 기종 선정·시스템 통합
R70에 대해 나열된 캡처 모듈을 사용합니다. 바코드, 태그 또는 카드 샘플을 준비하고 실제 워크플로우에 대한 프로토콜, 판독 조건, SDK 및 오프라인 동기화를 확인합니다.
창고 및 자산 소프트웨어 공급업체, RFID 통합업체 및 현장 장치 구매자
