HUGEROCK / INDUSTRIAL PANEL PC
PTC系列工业面板计算机与触控 HMI
PTC 系列工业面板计算机与触控 HMI。从设备安装空间、显示与触控方式、应用系统及外设清单出发，核对 PTC 的供电、对外接口和主板配置。结合开孔、线束与样机联调确认整机接入。
8–21.5″屏幕尺寸范围
ARM / x86计算平台选择
电容 / 电阻触控面板配置
01 / BUILT AROUND YOUR APPLICATION
一个系列，连接不同设备与工位。
从使用现场、业务软件与设备接口出发，确定适合的显示和计算配置。
MES 工位与生产信息终端
围绕生产报工、工序信息与工位作业，连接工业软件、网络和读码外设。
固定工位与自助交互设备
为固定安装的业务终端选择显示尺寸与操作系统，并通过样机验证外设和软件适配。
围绕设备与工作流程配置。
PTC 将工业触控显示与计算平台整合为设备操作入口。面向设备制造商、自动化集成商及行业软件伙伴，可从安装空间、操作方式、应用软件和外设接口出发，组合屏幕、触控面板与主板配置。
02 / CONFIGURE YOUR PANEL PC
选择显示、触控与计算平台。
在同一系列内组合屏幕尺寸、触控面板和主板平台，查看对应的配置编号与技术资料。
屏幕与触控配置一览
| 触控面板 | 尺寸 | 分辨率 | Android ARM | Windows x86 | 选型 |
|---|---|---|---|---|---|
| 电容触控 | 8″ | 1024*768 | PTC08A | PTC08W | 选择 ↗ |
| 电容触控 | 8.4″ | 800*600 | PTC09A | PTC09W | 选择 ↗ |
| 电容触控 | 10.1″ | 1200*800 | PTC10A | PTC10W | 选择 ↗ |
| 电容触控 | 10.4″ | 1024*768 | PTC11A | PTC11W | 选择 ↗ |
| 电容触控 | 12.1″ | 1024*768 | PTC12A | PTC12W | 选择 ↗ |
| 电容触控 | 13.3″ | 1920*1080 | PTC13A | PTC13W | 选择 ↗ |
| 电容触控 | 15″ | 1024*768 | PTC15A | PTC15W | 选择 ↗ |
| 电容触控 | 15.6″ | 1920*1080 | PTC16A | PTC16W | 选择 ↗ |
| 电容触控 | 17″ | 1280*1024 | PTC17A | PTC17W | 选择 ↗ |
| 电容触控 | 18.5″ | 1920*1080 | PTC18A | PTC18W | 选择 ↗ |
| 电容触控 | 19″ | 1280*1024 | PTC19A | PTC19W | 选择 ↗ |
| 电容触控 | 21.5″ | 1920*1080 | PTC21A | PTC21W | 选择 ↗ |
| 电阻触控 | 10.4″ | 1024*768 | PTR10A | PTR10W | 选择 ↗ |
| 电阻触控 | 12.1″ | 1024*768 | PTR12A | PTR12W | 选择 ↗ |
| 电阻触控 | 15″ | 1024*768 | PTR15A | PTR15W | 选择 ↗ |
| 电阻触控 | 17″ | 1280*1024 | PTR17A | PTR17W | 选择 ↗ |
03 / COMPUTING PLATFORMS
让主板平台适配您的软件。
两类主板的处理器、存储、系统与接口各有对应配置。应用程序、驱动与外设需在所选平台上完成验证。
Android ARM 主板平台
面向 Android 行业应用、触控 HMI 与嵌入式设备配套。
| 处理器平台 | RK3288 / 四核 Cortex-A17 |
|---|---|
| 图形处理 | Mali-T764,支持AFBC(帧缓冲压缩),支持OpenCLES1.1/2.0/3.1,OpenCL,DirectX9.3 |
| 内存 | DDR-2G |
| 存储 | EMMC-8G |
| 安全能力 | ARM TrustZone (TEE), Secure Video Path, Cipher Engine, Secure boot |
| 操作系统 | Android 7.1/9/10 |
适配 Android 7.1 / 9 / 10 的应用部署。系统版本与应用兼容性随所选主板及交付配置确认。
| Wi-Fi | WIFI-2.4G |
|---|---|
| 蓝牙 | BT 4.1 |
| 有线网络 | RJ45*1,100M 自适应 |
Windows x86 主板平台
面向 Windows 工业软件、设备上位机与既有 x86 应用集成。
| 处理器 | Intel® Core® i3-3110M 2.4GHz 双核四线程 |
|---|---|
| 内存 | DDR3 8G |
| 存储 | SATA SSD 128G |
| BIOS | 8MB SPI BIOS |
| 图形处理 | 集成英特尔® 核芯显卡 4000 |
| 音频芯片 | 集成USB HD 音频控制芯片 |
| 操作系统 | 默认Linux（付费可选配系统Windows7/10 ） |
Windows 7 / 10 为付费可选系统，亦提供 Linux 配置。应用软件、驱动及授权要求随主板方案确认。
| 网络控制器 | 采用 Realtek 网络芯片 |
|---|---|
| 网口速率 | 10/100/1000Mbps自适应 |
| 网络唤醒（WOL） | 支持 |
| PXE | 支持 |
| 无线扩展 | 支持无线网卡 |
04 / INTERFACES & INSTALLATION
从接口到开孔，完成整机接入。
区分对外接口与主板板载接口，结合壳体开孔、线束和安装方式确认设备集成方案。

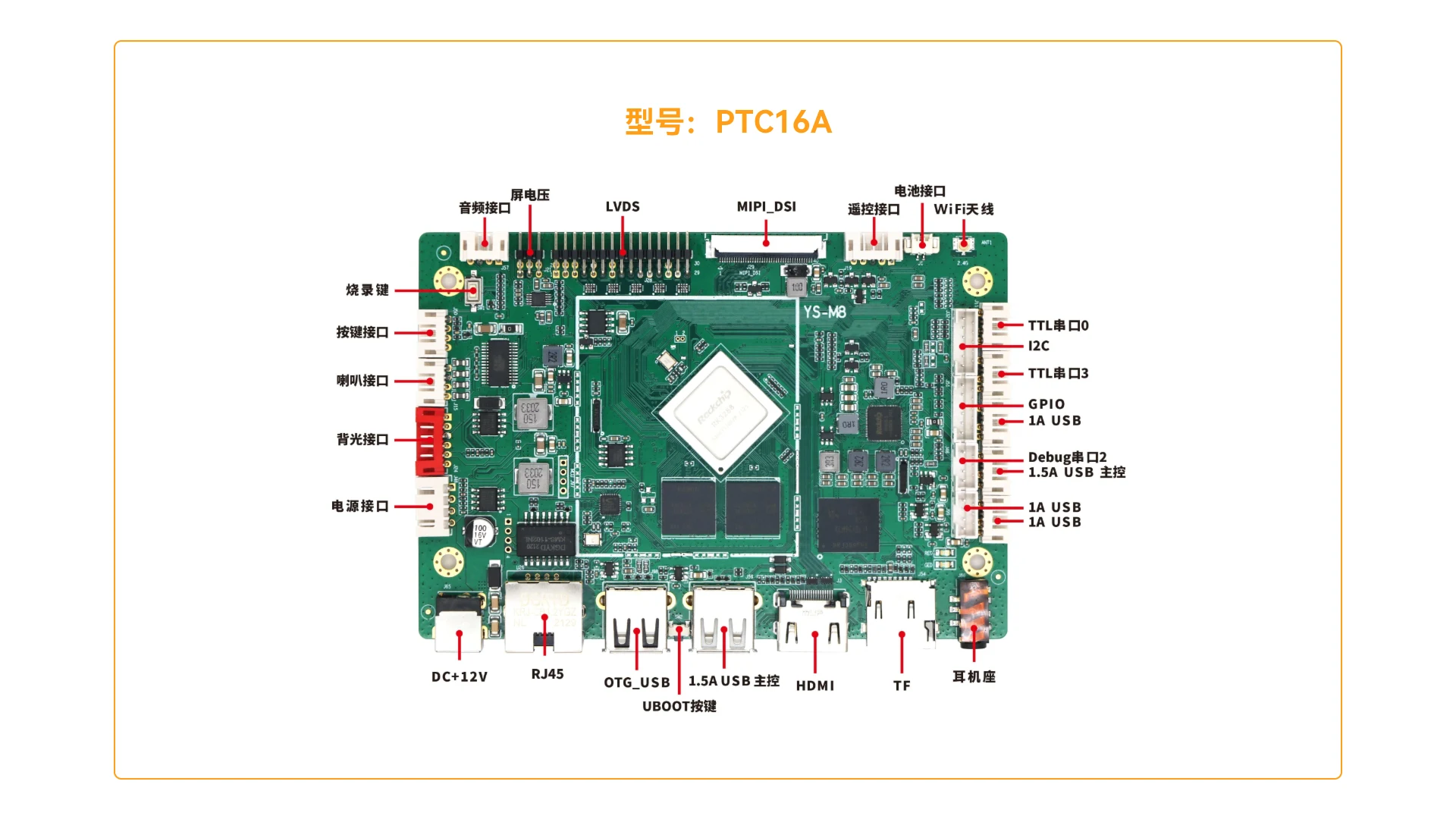

Android ARM 主板平台
| 网络接口 | RJ45x1 |
|---|---|
| 音频接口 | 耳机插孔x1 |
| 显示输出 | HDMI2.0x1 最高支持4K@60HZ 输出 |
| 供电接口 | DC12V input x1 |
| USB | 1.5A Host_USBx1,OTG_USB x1 |
| 存储扩展 | TF卡插槽*1 |
主板板载接口与扩展
| I/O | 串口TTL*2，调试串口*1，通用GPIO*4 |
|---|---|
| 音频扩展 | 喇叭接口x1，最高支持一个8Ω 5W 双声道喇叭输出,MIC 接口x1 |
| 显示连接 1 | MIPI-DSI-40PIN-FPCx1 最高支持1200*1920输出 |
| 显示连接 2 | 双八LVDS+背光接口x1 最高支持1920X1080 输出 |
| 板载供电 | 板载电源接口x1 电池接口x1 |
| 板载 USB | 1.5A Host_USBx1, 1.0A Host_USBx1 |
| 其他接口 | 遥控x1，红灯x1，绿灯x1 |

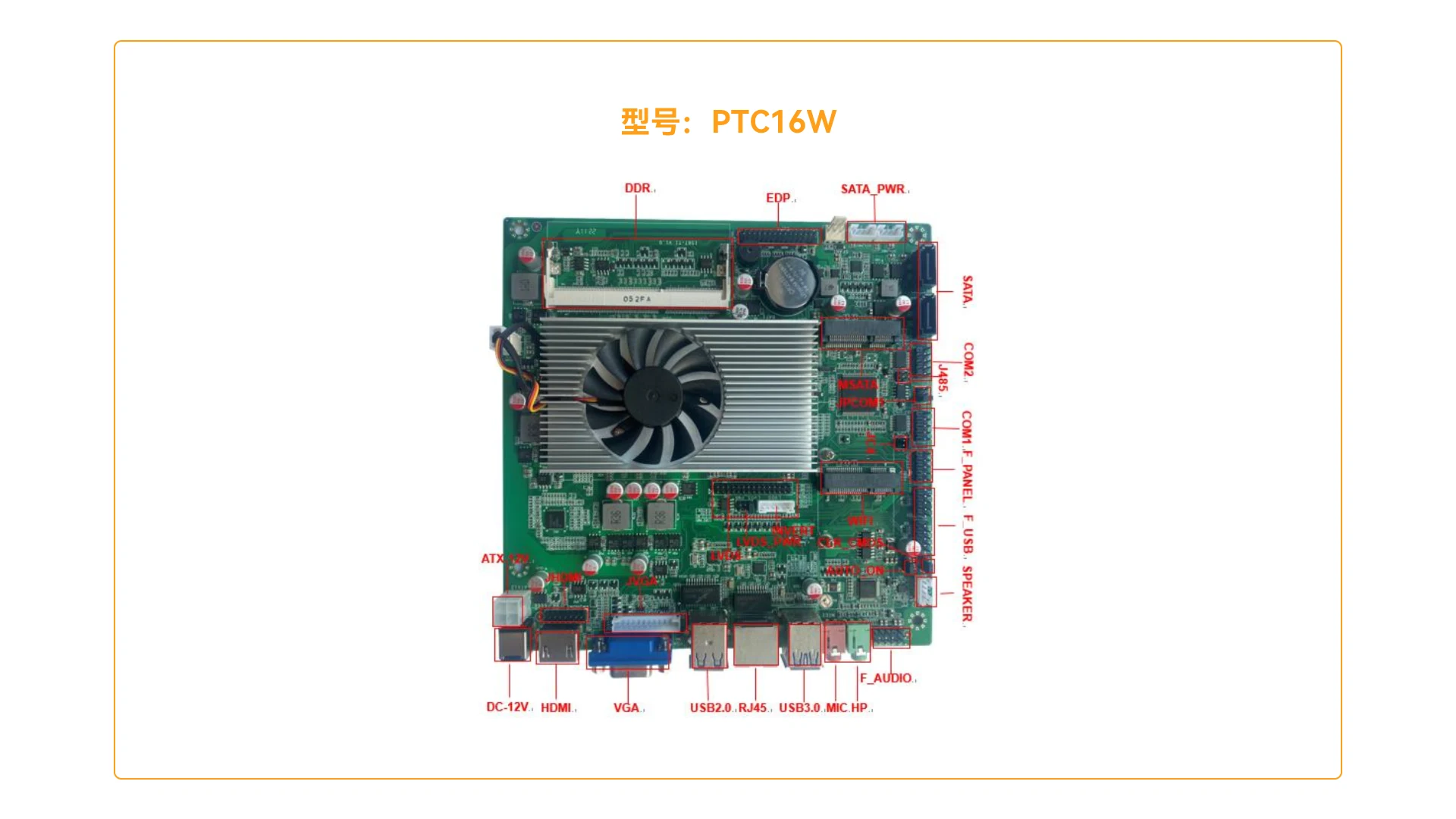

Windows x86 主板平台
| 网络接口 | RJ45*1 |
|---|---|
| 音频接口 | Line-outx1（绿色）， Mic-inx1（粉色） |
| HDMI | HDMIx1支持最大分辨率为 1920×1080@60Hz |
| VGA | VGA (DB15) x1最大分辨率为 2560×1600@60Hz |
| 供电接口 | DC12V input x1 |
| USB | USB 2.0×2, USB 3.0×2 |
主板板载接口与扩展
| 串行接口 | 采用 ITE SIO 芯片，串行接口x2（COM1、COM2 为 2×5 Pin 杜邦头插针） |
|---|---|
| 音频扩展 | 前置 Audio 扩展插针，1 个 2x5Pin 插针，提供 1 路 Line-out， 1 路 Mic-in；1个 1x4Pin 插针为功放 |
| LVDS | LVDSx1(2×15 2.0mm 的双通道杜邦头，支持最大分辨率 1920×1200@60Hz) |
| eDP | EDPx1 ( 2×15 2.0mm 的双通道 24bit 杜邦头，支持最大分辨率 1920×1080@60Hz) |
| 板载供电 | 2×2 ATX 电源头*1 |
| 板载 USB | 2x5Pin 杜邦头x2，可转接出 4 个 USB2.0 接口 |
| mSATA | 支持mSATA SSD卡 |
MECHANICAL INTEGRATION
围绕安装空间确认结构。
支持嵌入卡扣、内嵌面板、壁挂支架、底座与 VESA 标准接口等安装方式。面板开孔、固定位置、后部空间、散热与接线走向按选定尺寸及主板配置确认。
查看所选配置尺寸图 ↗PERIPHERALS & OEM / ODM
把工业终端接入您的业务。
可围绕条码、NFC、RFID、指纹识别及键鼠、读卡器、扫描仪、外置摄像头等外设需求，核对模块、接口和软件接入；选配范围随主板及整机配置确认。
了解工程与定制能力 ↗05 / SPECIFICATIONS & DOCUMENTATION
从选型，推进到工程验证。
查看对应主板方案的完整技术规格与尺寸图，并结合实际安装环境完成样机及系统验证。
| 正面显示屏防护 | 正面显示屏 IP65（IEC 60529） |
|---|---|
| 触摸屏抗冲击 | IK05 |
| 工作温度 | -20°C 至50°C |
| 存储温度 | -30°C至 80°C |
| 可靠性 | MTBF>5000h; MTTR<0.5h |
| 相对湿度 | 5% 至 95% （95%RH, 非冷凝） |
| 工作高度 | 最大高度: 4,500m |
IP65 为正面显示屏防护范围，需结合面板安装与密封条件确认；不代表后部接口或整机任意安装方式具有相同防护。
START YOUR INTEGRATION
提交选型与项目需求 ↗带上您的应用与安装要求。
提供所需尺寸、触控方式、系统软件、供电、接口清单、安装图与预计数量，与硕腾确认适合的配置、样机验证和交付计划。
选型与系统接入：PTC
从设备安装空间、显示与触控方式、应用系统及外设清单出发，核对 PTC 的供电、对外接口和主板配置。结合开孔、线束与样机联调确认整机接入。
适合：设备制造商、自动化集成商与工业软件伙伴
