RK10110,1-дюймовый NFC рабочий терминал
Яркий 10,1-дюймовый сенсорный экран, 8 ГБ ОЗУ / 128 ГБ памяти и NFC-считывание/запись обеспечивают больше места для рабочих процессов на складах, транспортных средствах и оборудовании.
10.1″ / 1000 нит8GB / 128GBВнешняя мощностьNFC чтение/запись
Аппаратное обеспечение платформы · вид в три четверти
Оборудование платформы · вид спереди
· аксессуары зависят от конфигурации

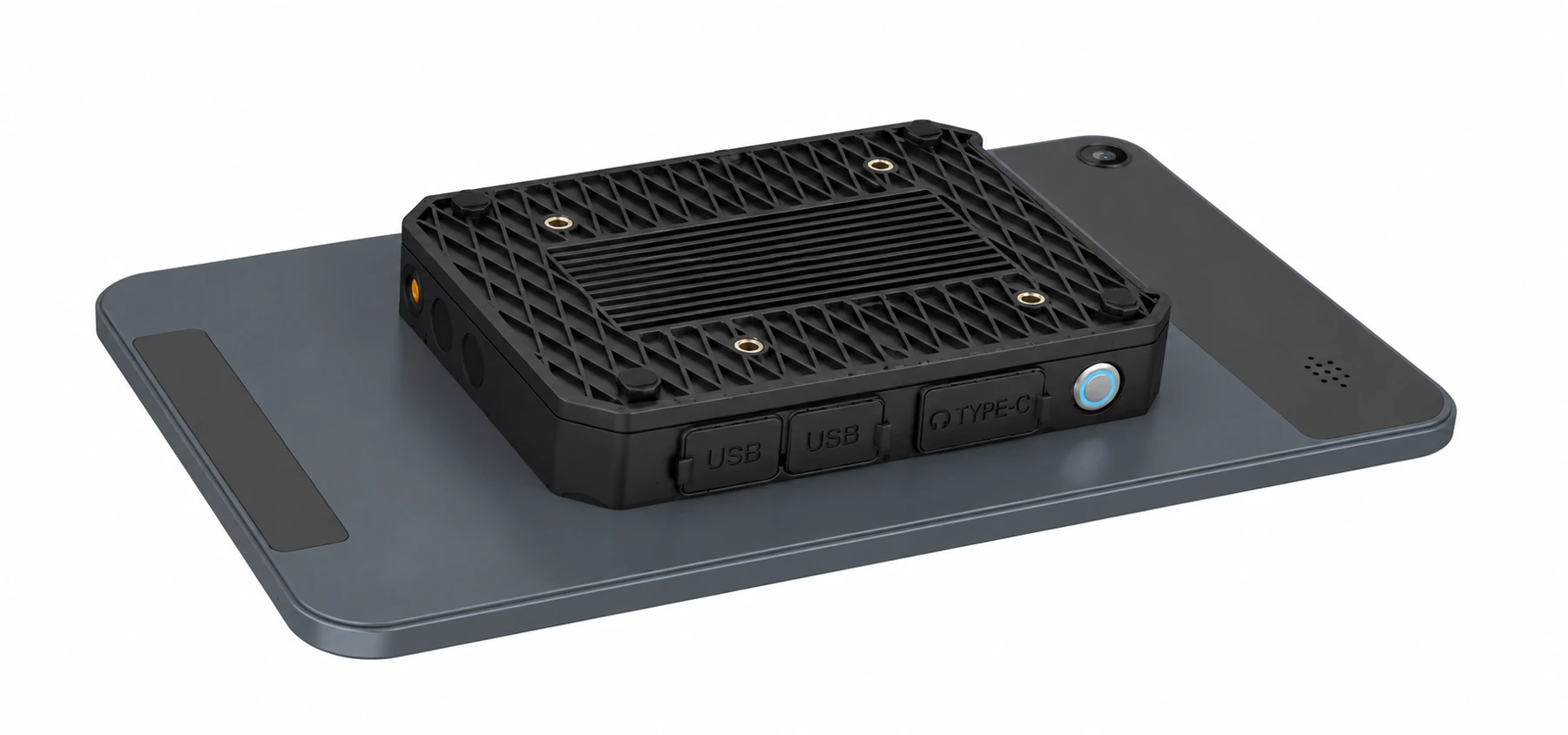

Ссылка структуры платформы · задняя часть и монтаж
Диаграмма размеров платформы
Диаграмма интерфейса платформы
Изображения продукта · конфигурация зависит от модели · выберите изображение для увеличения
01 / APPLICATION FIT
От установки до рабочего процесса.
Начните с требований к монтажному пространству, питанию и дисплею, а затем просмотрите версии ОС, программное обеспечение, протоколы и модули периферийных устройств. Дополнительные функции зависят от поставляемой конфигурации.
01 / FIELD WORKFLOW
Персональные карточки и регистрация рабочего процесса
02 / FIELD WORKFLOW
Разрешение на использование транспортного средства и подтверждение задачи
03 / FIELD WORKFLOW
Депо и стационарные станции считывания NFC
От нажатия на карту до подтверждения рабочего процесса
Яркий 10,1-дюймовый сенсорный экран, 8 ГБ ОЗУ / 128 ГБ памяти и NFC-считывание/запись обеспечивают больше места для рабочих процессов на складах, транспортных средствах и оборудовании.
Для поставщиков программного обеспечения для контроля доступа и посещаемости, операторов транспортных средств и интеграторов складов. Сопоставьте протоколы карт, рабочие процессы разрешений и системные интерфейсы, а затем проверьте расстояние считывания, положение антенны и подключение на образцах. Управление удостоверениями и разрешениями осуществляется подключенной бизнес-системой.
02 / MODEL SELECTION
Три платформы дисплея для различных рабочих процессов.
Начните с размера экрана и места для установки, а затем сравните яркость, память, мощность, версии ОС и модули рабочего процесса. Каждая модель имеет свою конфигурацию и экологические характеристики.
7-дюймовый промышленный умный терминал
8-дюймовый терминал для транспортных средств и стационарных установокK80
8-дюймовые рабочие станции для транспортных средств и оборудования
10,1-дюймовый промышленный терминал HMIK101
10,1-дюймовый · более крупные интерфейсы, позиционирование и заголовок
| Модель | Экран / разрешение | Яркость | ОЗУ/хранение | Мощность | Версии ОС | Конфигурация рабочего процесса |
|---|---|---|---|---|---|---|
| K70 ↗ | 7″ IPS/AFFS / 720×1280 | 1000 nits | 6GB / 64GB | DC 12V | Android 9 / 10 / 11 / 13 | Optional RFID / industrial interfaces |
| K70S ↗ | 7″ IPS/AFFS / 720×1280 | 1000 nits | 6GB / 64GB | DC 12V | Android 9 / 10 / 11 / 13 | Optional RFID / industrial interfaces |
| RK70 ↗ | 7″ IPS/AFFS / 720×1280 | 1000 nits | 6GB / 64GB | DC 12V | Android 9 / 10 / 11 / 13 | NFC read/write |
| K80 ↗ | 8″ IPS/AFFS / 1200×1920 | 1000 nits | 6GB / 64GB | DC 9–24V / 3A / 27W | Android 9 / 10 / 11 / 13 | Optional RFID / industrial interfaces |
| RK80 ↗ | 8″ IPS/AFFS / 1200×1920 | 1000 nits | 8GB / 128GB | DC 9–24V / 3A / 27W | Android 11 / 13 | NFC read/write |
| K101 ↗ | 10.1″ IPS/AFFS / 1200×1920 | 500 nits | 6GB / 64GB | DC 12V | Android 9 / 10 / 11 / 13 / GMS | Optional RFID / industrial interfaces |
| K101H ↗ | 10.1″ IPS/AFFS / 1200×1920 | 1000 nits | 6GB / 64GB | DC 12V | Android 9 / 10 / 11 / 13 / GMS | Optional RFID / industrial interfaces |
| K101S ↗ | 10.1″ IPS/AFFS / 1920×1200 | 1000 nits | 6GB / 64GB | DC 9–24V / 3A / 27W | Android 11 / 13 | Landscape / optional serial, NFC, RTK, OBD CAN |
| RK101 ↗ | 10.1″ IPS/AFFS / 1200×1920 | 1000 nits | 8GB / 128GB | DC 9–24V / 3A / 27W | Android 11 / 13 | NFC read/write |
| GK101M ↗ | 10.1″ IPS/AFFS / 1200×1920 | 1000 nits | 8GB / 128GB | DC 9–24V / 3A / 27W | Android 9 / 10 / 11 / 13 | UM982 RTK / dual-antenna heading |
Прокрутите по горизонтали для полного сравнения. Выберите модель для независимых спецификаций; подтвердите модули, кабели и аксессуары для проекта.
03 / MODULES & INTEGRATION
Подключите интерфейсы дисплея, считывания и оборудования.
Проверка протоколов карт, рабочих процессов авторизации и положения считывания; проверка расстояния считывания и обмена данными с вашей системой
| NFC чтение/запись | ISO 14443 A/B / ISO 15693 / NFC |
|---|---|
| Поддерживаемые карты | M1 S50 / M1 S70 / CPU cards / NFC tags |
| NFC расстояние считывания | 2–5cm |
| Номер заказа | 05121055 |
Подтвердите модули, маршрутизацию интерфейса и монтажные аксессуары с конфигурацией. Дополнительные возможности зависят от модели и не означают, что все модули встроены или могут быть установлены вместе.
04 / TECHNICAL SPECIFICATIONS
Технические характеристики RK101
Просмотрите дисплей, питание, оценки окружающей среды и версии ОС для этой модели в условиях развертывания.
| CPU | ARM Cortex A73 / Octa-core / 2.0GHz |
|---|---|
| Графический процессор | ARM Mali-G72 MP3 |
| ОЗУ/хранение | 8GB / 128GB |
| Расширяемое хранилище | Micro SD, max 256GB |
| Дисплей | 10.1″ IPS/AFFS / 1200×1920 / 1000 nits |
| Сенсорная панель | Capacitive / frosted tempered film / glove touch, spray, active capacitive pen |
| Фронтальная камера | 5.0MP |
| Батарея и питание | No built-in battery / external power supply |
| Внешняя мощность | DC 9–24V / 3A / 27W |
| Интерфейс данных | USB Type-A (Host) ×2 / Type-C ×1 |
| Слоты SIM / TF | Nano SIM ×2, dual standby |
| Наушники | 3.5mm / CTIA |
| Датчики | Gravity / motion / magnetic field / gyroscope / light / acceleration |
| Сенсорное восприятие тела | 4G microwave radar sensor |
| Навигация | GPS + GLONASS + BeiDou + AGPS + SBAS (EPO 2.5m) |
| Диапазоны 2G | GSM B2 / B3 / B5 / B8 |
| Диапазоны 3G | WCDMA B1 / B2 / B5 / B8 |
| 3G-данные | WCDMA 3.75G / HSDPA+ 42.2Mbps / HSUPA+ 11.5Mbps |
| Диапазоны 4G | TD-LTE B38 / B39 / B40 / B41; FDD-LTE B1 / B2 / B3 / B4 / B5 / B7 / B8 / B12 / B17 / B20 / B28 |
| 4G данные | FDD / TDD: 150Mbps down / 50Mbps up |
| Wi-Fi | 2.4GHz / 5GHz / 802.11 a/b/g/n/ac |
| Блутут | 5.0 / LE |
| Размеры | 300 × 166 × 34mm |
| Вес | 880g |
| Цвет и материалы | Black / ABS + PC + metal |
| Защита от воды/пыли | Waterproof class 5 / dustproof class 6 (IEC 60529) |
| Вибрации | 1–19Hz / 1.0mm; 19–200Hz / 1.0g |
| Падение/удар | MIL-STD-810G / Method 516.6 / Procedure IV / touch panel IK05 |
| Рабочая температура | -20°C to 70°C |
| Температура хранения | -40°C to 80°C |
| Надежность | MTBF >5000h / MTTR <0.5h |
| Относительная влажность | 5%–95% (non-condensing) |
| Рабочая высота | 4500m max |
| Сертификация | 3C / FCC / CE / ROHS / IP65 (IEC 60529) |
| Версии ОС и совместимость | Android 11 / 13 |
| Гарантия на устройство | 24 months |
| Диапазоны CDMA/EVDO | BC0 / BC1 |
Просмотр спецификации и листов модуля ＋
05 / CONFIGURATION & DELIVERY
От конфигурации до развертывания.
Работайте с продуктовыми и инженерными командами, чтобы проверить программное обеспечение, модули и условия работы вместе.
Запросить эту конфигурацию ↗
Совместные размеры монтажа, входное напряжение, периферийные протоколы и программная среда для консультаций по конфигурации.
01 / DEFINE
Определение рабочего процесса и сайта
Страны развертывания, тип транспортного средства или оборудования, видимость дисплея, требования к пространству для установки и защите.
02 / VALIDATE
Проверка программного обеспечения и модулей
Совместимость ОС, приложения, образцы тегов, исправления, проверка питания и кабеля.
03 / DEPLOY
Подтвердите конфигурацию и доставку
Результаты выборки, точная модель, аксессуары, объем и план внедрения.
Выбор и системная интеграция RK101
Выберите RK101 вокруг монтажного пространства, дисплея, сенсорного экрана, программного обеспечения и периферийных устройств. Проверьте питание, внешние интерфейсы и конфигурацию платы, а затем проверьте вырезы, кабели и интеграцию приложений.
Для: Производителей оборудования, интеграторов автоматизации и поставщиков промышленного программного обеспечения
Проверить спецификации модели · Подготовка SDK и интерфейсов приложений · Обсудите конфигурацию проекта
