GK101M10,1-дюймовый RTK терминал позиционирования и направления
GK101M — терминал позиционирования и определения курса RTK с экраном 10,1 дюйма. Оценивайте GK101M по требуемой точности, конфигурации приёмника, антеннам, поправкам и выходным протоколам. Различайте конфигурации GNSS, RTD и RTK и проверяйте интеграцию приложения на месте эксплуатации.
10.1″ / 1000 нит8GB / 128GBВнешняя мощностьUM982 / RTK

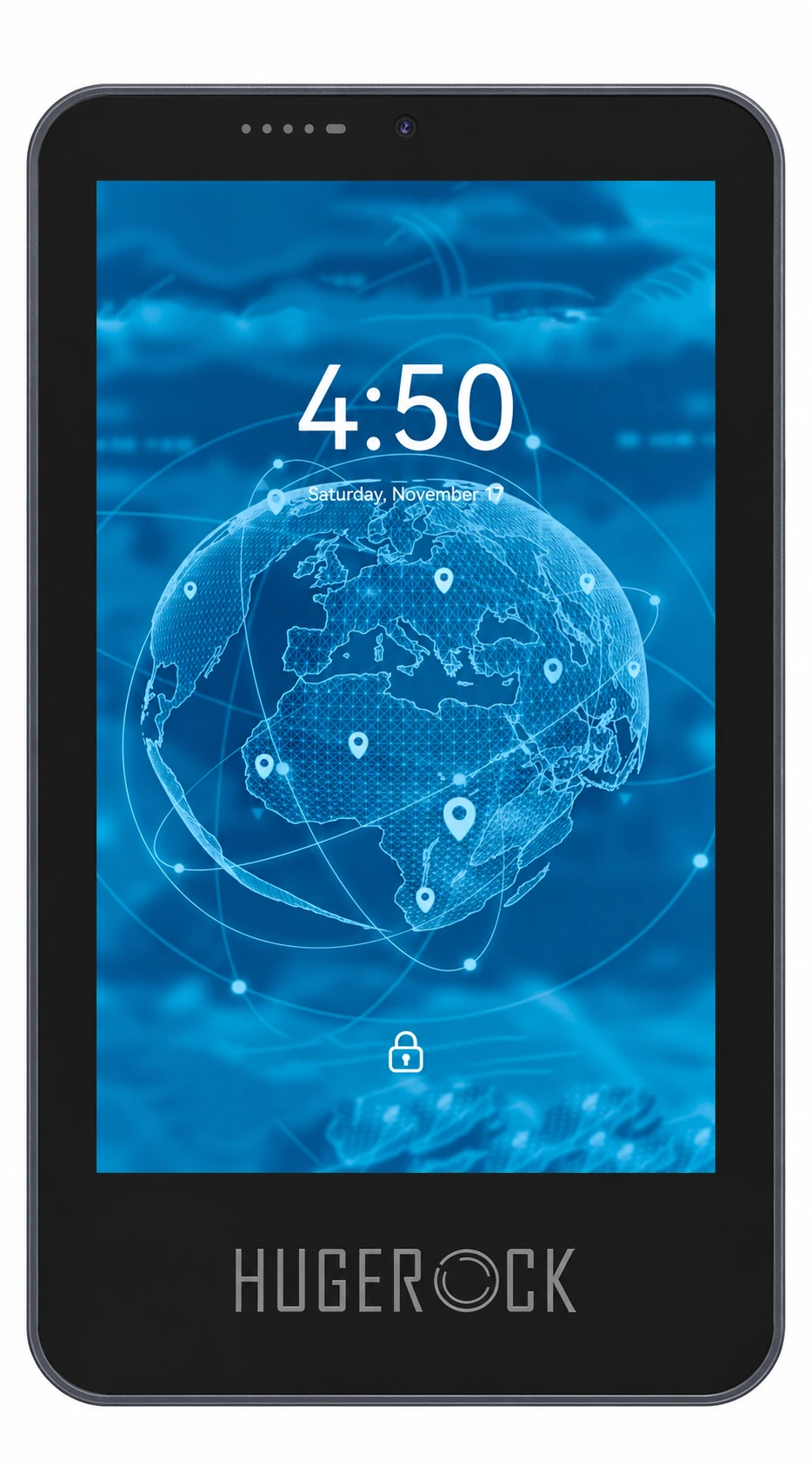

Вид спереди GK101M
GK101M задняя и монтаж

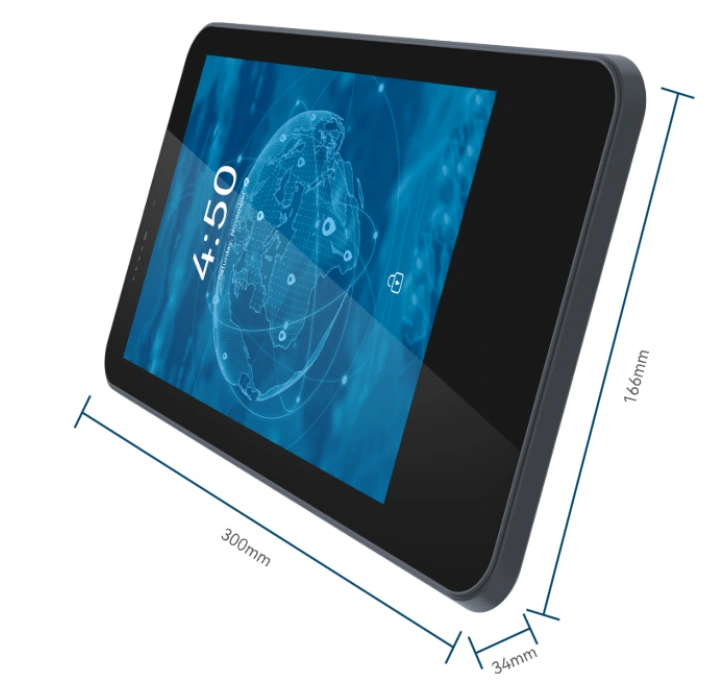

Размеры устройства
Диаграмма интерфейса транспортного средства
Диаграмма антенны и слота для карты
Конфигурация приемника и антенны
Изображения продукта · конфигурация зависит от модели · выберите изображение для увеличения
01 / APPLICATION FIT
От установки до рабочего процесса.
Начните с требований к монтажному пространству, питанию и дисплею, а затем просмотрите версии ОС, программное обеспечение, протоколы и модули периферийных устройств. Дополнительные функции зависят от поставляемой конфигурации.
01 / FIELD WORKFLOW
Сельскохозяйственные консультации и услуги по поиску
02 / FIELD WORKFLOW
Положение и направление строительного транспортного средства
03 / FIELD WORKFLOW
Интеграция системы управления транспортными средствами
Включение данных о местоположении и направлении движения в рабочий процесс транспортного средства
В комплект входит двухантенна UM982 RTK для позиционирования и наведения курса, яркий 10,1-дюймовый дисплей и интерфейсы для сельскохозяйственного наведения, услуги по определению местоположения строительной техники и партнеры по интеграции оборудования.
Для разработчиков сельскохозяйственных навигационных систем, поставщиков услуг по эксплуатации строительных парков и интеграторов транспортных средств, которые вводят в свое программное обеспечение интерфейсы для определения позиции, курса и оператора. Проверка корректировок, базовой линии с двумя антеннами, интеграции систем питания и управления. Автономное управление и управление приспособлениями обеспечивается подключенной системой.
02 / MODEL SELECTION
Три платформы дисплея для различных рабочих процессов.
Начните с размера экрана и места для установки, а затем сравните яркость, память, мощность, версии ОС и модули рабочего процесса. Каждая модель имеет свою конфигурацию и экологические характеристики.
7-дюймовый промышленный умный терминал
8-дюймовый терминал для транспортных средств и стационарных установокK80
8-дюймовые рабочие станции для транспортных средств и оборудования
10,1-дюймовый промышленный терминал HMIK101
10,1-дюймовый · более крупные интерфейсы, позиционирование и заголовок
| Модель | Экран / разрешение | Яркость | ОЗУ/хранение | Мощность | Версии ОС | Конфигурация рабочего процесса |
|---|---|---|---|---|---|---|
| K70 ↗ | 7″ IPS/AFFS / 720×1280 | 1000 nits | 6GB / 64GB | DC 12V | Android 9 / 10 / 11 / 13 | Optional RFID / industrial interfaces |
| K70S ↗ | 7″ IPS/AFFS / 720×1280 | 1000 nits | 6GB / 64GB | DC 12V | Android 9 / 10 / 11 / 13 | Optional RFID / industrial interfaces |
| RK70 ↗ | 7″ IPS/AFFS / 720×1280 | 1000 nits | 6GB / 64GB | DC 12V | Android 9 / 10 / 11 / 13 | NFC read/write |
| K80 ↗ | 8″ IPS/AFFS / 1200×1920 | 1000 nits | 6GB / 64GB | DC 9–24V / 3A / 27W | Android 9 / 10 / 11 / 13 | Optional RFID / industrial interfaces |
| RK80 ↗ | 8″ IPS/AFFS / 1200×1920 | 1000 nits | 8GB / 128GB | DC 9–24V / 3A / 27W | Android 11 / 13 | NFC read/write |
| K101 ↗ | 10.1″ IPS/AFFS / 1200×1920 | 500 nits | 6GB / 64GB | DC 12V | Android 9 / 10 / 11 / 13 / GMS | Optional RFID / industrial interfaces |
| K101H ↗ | 10.1″ IPS/AFFS / 1200×1920 | 1000 nits | 6GB / 64GB | DC 12V | Android 9 / 10 / 11 / 13 / GMS | Optional RFID / industrial interfaces |
| K101S ↗ | 10.1″ IPS/AFFS / 1920×1200 | 1000 nits | 6GB / 64GB | DC 9–24V / 3A / 27W | Android 11 / 13 | Landscape / optional serial, NFC, RTK, OBD CAN |
| RK101 ↗ | 10.1″ IPS/AFFS / 1200×1920 | 1000 nits | 8GB / 128GB | DC 9–24V / 3A / 27W | Android 11 / 13 | NFC read/write |
| GK101M ↗ | 10.1″ IPS/AFFS / 1200×1920 | 1000 nits | 8GB / 128GB | DC 9–24V / 3A / 27W | Android 9 / 10 / 11 / 13 | UM982 RTK / dual-antenna heading |
Прокрутите по горизонтали для полного сравнения. Выберите модель для независимых спецификаций; подтвердите модули, кабели и аксессуары для проекта.
03 / MODULES & INTEGRATION
Подключите интерфейсы дисплея, считывания и оборудования.
Проверка позиции, курса и интеграции программного обеспечения с корректирующими службами, установкой антенны и условиями спутника.
| Приемник | UM982 / Nebulas IV / 1408 channels |
|---|---|
| Позиционирование и направление | Full-constellation, multi-frequency RTK / dual-antenna heading |
| Сигналы GNSS | BDS B1I/B2I/B3I; GPS L1 C/A/L2P(Y)/L2C/L5; Galileo E1/E5a/E5b; GLONASS L1/L2; QZSS L1/L2/L5 |
| Точность в одной точке (RMS) | Horizontal 1.5m / vertical 2.5m |
| Точность RTK (RMS) | Horizontal 0.8cm + 1ppm / vertical 1.5cm + 1ppm |
| Точность курса (RMS) | 0.1° / 1m baseline |
| ТТФФ | Cold start <30s |
| Инициализация RTK | <5s (typical) |
| Надежность инициализации | >99.9% |
| Исправительные учреждения | RTCM v3.3 / v3.2 / v3.1 / v3.0 |
| Формат данных | NMEA 0183 / Unicore |
| Частота обновления данных наблюдения/позиционирования | 20Hz / 20Hz |
| Точность временного режима (RMS) | 20ns |
| Точность скорости (RMS) | 0.03m/s |
| Дисковая антенна | HG-BA800 |
| Антенные частоты | 1164–1300MHz / 1520–1615MHz |
| Импеданс/поляризация | 50Ω / RHCP |
| Осевое соотношение/горизонтальное покрытие | ≤3dB / 360° |
| Максимальное усилие/усилие LNA | ≥5.5dBi / 40±2dB |
| Шум / выходное значение VSWR | ≤2dB / ≤2.0 |
| Внутридиапазонная плоскость | ±2dB |
| Напряжение/ток антенны | 3–16V DC / ≤35mA |
| Разъем антенны | TNS female |
| Размеры/масса антенны | Φ132 × 55.14mm / ≤350g |
| Рабочая температура/температура хранения антенны | -40°C to 80°C / -45°C to 85°C |
| Ошибка фазового центра/двухчастотная задержка | ±2mm / ≤5ns |
| Номер заказа | 03100222 |
Подтвердите модули, маршрутизацию интерфейса и монтажные аксессуары с конфигурацией. Дополнительные возможности зависят от модели и не означают, что все модули встроены или могут быть установлены вместе.
04 / TECHNICAL SPECIFICATIONS

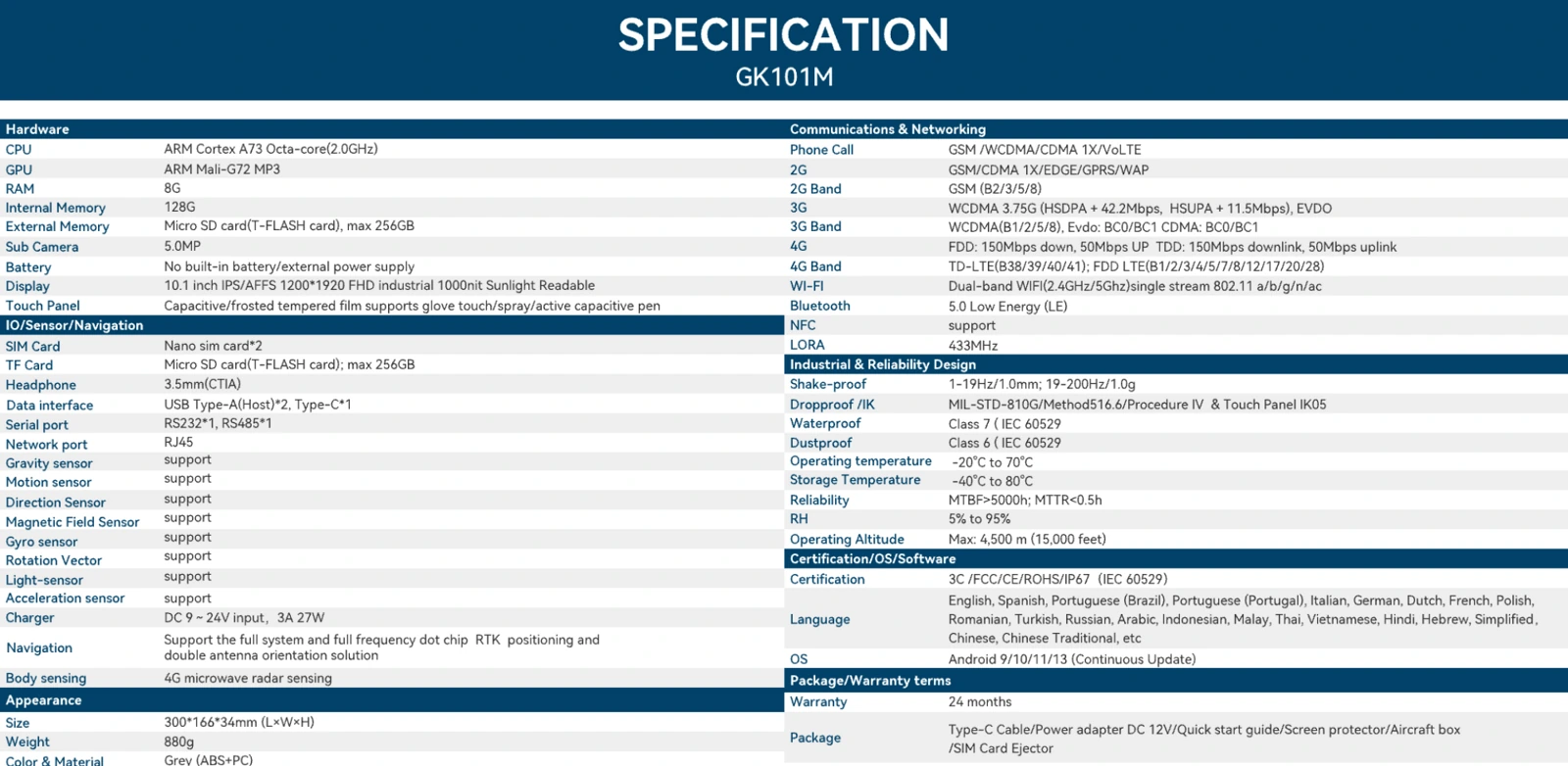

Технические характеристики GK101M
Просмотрите дисплей, питание, оценки окружающей среды и версии ОС для этой модели в условиях развертывания.
| CPU | ARM Cortex A73 / Octa-core / 2.0GHz |
|---|---|
| Графический процессор | ARM Mali-G72 MP3 |
| ОЗУ/хранение | 8GB / 128GB |
| Расширяемое хранилище | Micro SD, max 256GB |
| Дисплей | 10.1″ IPS/AFFS / 1200×1920 / 1000 nits |
| Сенсорная панель | Capacitive / frosted tempered film / glove touch, spray, active capacitive pen |
| Фронтальная камера | 5.0MP |
| Батарея и питание | No built-in battery / external power supply |
| Внешняя мощность | DC 9–24V / 3A / 27W |
| Интерфейс данных | USB Type-A (Host) ×2 / Type-C ×1 |
| Слоты SIM / TF | Nano SIM ×2, dual standby |
| Наушники | 3.5mm / CTIA |
| Датчики | Gravity / motion / magnetic field / gyroscope / light / acceleration |
| Сенсорное восприятие тела | 4G microwave radar sensor |
| Последовательные порты | RS232 ×1 / RS485 ×1 |
| Ethernet-соединение | RJ45 |
| NFC | Supported |
| Лора | 433MHz |
| Навигация | Full-constellation, multi-frequency RTK positioning / dual-antenna heading |
| Диапазоны 2G | GSM B2 / B3 / B5 / B8 |
| Диапазоны 3G | WCDMA B1 / B2 / B5 / B8 |
| 3G-данные | WCDMA 3.75G / HSDPA+ 42.2Mbps / HSUPA+ 11.5Mbps |
| Диапазоны 4G | TD-LTE B38 / B39 / B40 / B41; FDD-LTE B1 / B2 / B3 / B4 / B5 / B7 / B8 / B12 / B17 / B20 / B28 |
| 4G данные | FDD / TDD: 150Mbps down / 50Mbps up |
| Wi-Fi | 2.4GHz / 5GHz / 802.11 a/b/g/n/ac |
| Блутут | 5.0 / LE |
| Размеры | 300 × 166 × 34mm |
| Вес | 880g |
| Цвет и материалы | Grey / ABS + PC |
| Защита от воды/пыли | Waterproof class 7 / dustproof class 6 (IEC 60529) |
| Вибрации | 1–19Hz / 1.0mm; 19–200Hz / 1.0g |
| Падение/удар | MIL-STD-810G / Method 516.6 / Procedure IV / touch panel IK05 |
| Рабочая температура | -20°C to 70°C |
| Температура хранения | -40°C to 80°C |
| Надежность | MTBF >5000h / MTTR <0.5h |
| Относительная влажность | 5%–95% (non-condensing) |
| Рабочая высота | 4500m max |
| Сертификация | 3C / FCC / CE / ROHS / IP67 |
| Версии ОС и совместимость | Android 9 / 10 / 11 / 13 |
| Гарантия на устройство | 24 months |
| Диапазоны CDMA/EVDO | BC0 / BC1 |
Просмотр спецификации и листов модуля ＋
05 / CONFIGURATION & DELIVERY
От конфигурации до развертывания.
Работайте с продуктовыми и инженерными командами, чтобы проверить программное обеспечение, модули и условия работы вместе.
Запросить эту конфигурацию ↗
Совместные размеры монтажа, входное напряжение, периферийные протоколы и программная среда для консультаций по конфигурации.
01 / DEFINE
Определение рабочего процесса и сайта
Страны развертывания, тип транспортного средства или оборудования, видимость дисплея, требования к пространству для установки и защите.
02 / VALIDATE
Проверка программного обеспечения и модулей
Совместимость ОС, приложения, образцы тегов, исправления, проверка питания и кабеля.
03 / DEPLOY
Подтвердите конфигурацию и доставку
Результаты выборки, точная модель, аксессуары, объем и план внедрения.
Выбор и системная интеграция GK101M
Оценивайте GK101M по требуемой точности, конфигурации приёмника, антеннам, поправкам и выходным протоколам. Различайте конфигурации GNSS, RTD и RTK и проверяйте интеграцию приложения на месте эксплуатации.
Для: поставщиков программного обеспечения GIS, групп геодезистов и интеграторов систем позиционирования
Проверить спецификации модели · Подготовка SDK и интерфейсов приложений · Обсудите конфигурацию проекта
