Integración de la máquina y HMI del operador
Combine la pantalla, la entrada táctil y la conectividad del sistema de control con el recorte del panel, la posición de montaje y el flujo de trabajo del operador.
HUGEROCK / PC de panel industrial
PTCSerie de PC de panel industrial y HMI táctiles
Conecte sus equipos y aplicaciones industriales con la pantalla, el panel táctil y la plataforma informática adecuados.
8–21.5″Rango de tamaño de pantalla
ARM / x86Plataformas de computación
Capacitivo/resistivoConfiguraciones del panel táctil

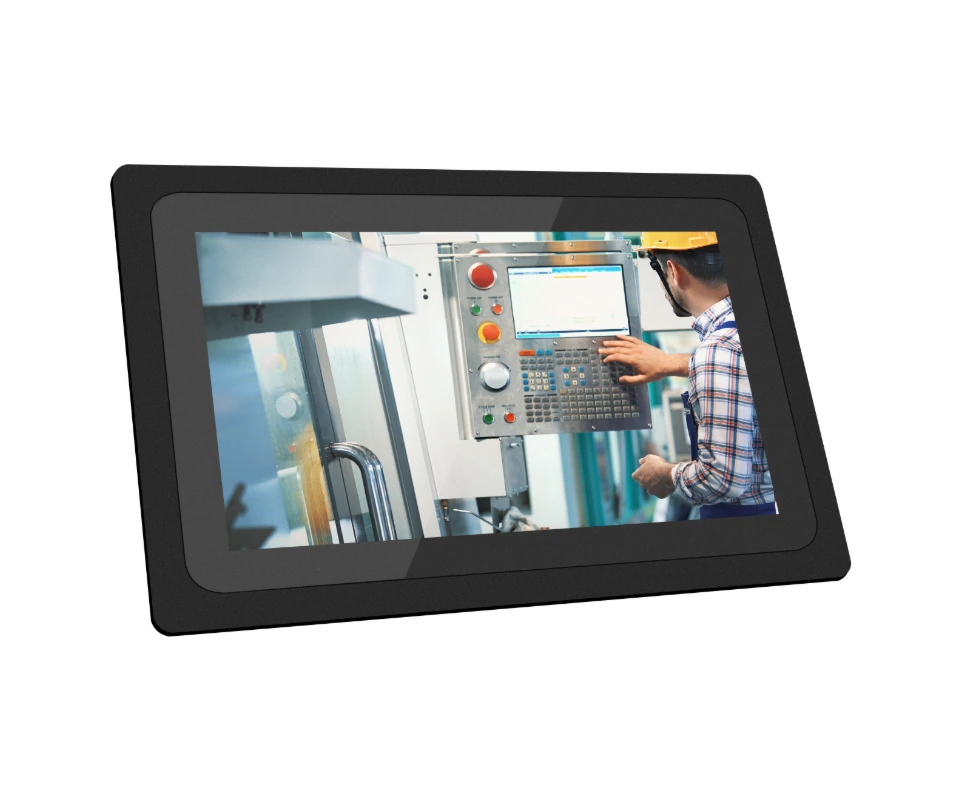

Ilustración de interfaz de aplicación de la industria
PTC16W · configuración alternativa de la placa
Dimensiones & montaje
Interfaz de placa base seleccionada
Interfaz de placa base alternativa
Vista de la serie de 8 pulgadas
Ilustración de interfaz industrial · la configuración del software y del dispositivo depende del proyecto · seleccione una imagen para ampliarla
01 / BUILT AROUND YOUR APPLICATION
Una serie. A través de equipos y estaciones de trabajo.
Comience con su entorno operativo, aplicaciones e interfaces de equipos para definir la configuración de visualización y computación.
Estaciones de trabajo MES y terminales de producción
Conecte los flujos de trabajo de informes de producción y estaciones de trabajo con software industrial, redes y periféricos de escaneo.
Estaciones de trabajo fijas y equipos de autoservicio
Seleccione el tamaño de la pantalla y el sistema operativo para los terminales fijos, y luego valide la integración de periféricos y software con una muestra.
Configurado en torno a su equipo y flujo de trabajo.
PTC reúne la pantalla táctil industrial y la computación como una interfaz de operador. Los fabricantes de equipos, integradores de automatización y socios de software industrial pueden seleccionar la pantalla, el panel táctil y la placa base en función del espacio de montaje, los requisitos de entrada, las aplicaciones y los periféricos.
02 / CONFIGURE YOUR PANEL PC
Elija pantalla, táctil y computación.
Combine el tamaño de la pantalla, el panel táctil y la placa base en una serie, y luego revise la referencia de configuración y la documentación técnica.
Rango de configuración de pantalla y tacto
| Panel táctil | Tamaño | Resolución | Android ARM | Windows x86 | Seleccionar |
|---|---|---|---|---|---|
| Capacitivo | 8″ | 1024*768 | PTC08A | PTC08W | Select ↗ |
| Capacitivo | 8.4″ | 800*600 | PTC09A | PTC09W | Select ↗ |
| Capacitivo | 10.1″ | 1200*800 | PTC10A | PTC10W | Select ↗ |
| Capacitivo | 10.4″ | 1024*768 | PTC11A | PTC11W | Select ↗ |
| Capacitivo | 12.1″ | 1024*768 | PTC12A | PTC12W | Select ↗ |
| Capacitivo | 13.3″ | 1920*1080 | PTC13A | PTC13W | Select ↗ |
| Capacitivo | 15″ | 1024*768 | PTC15A | PTC15W | Select ↗ |
| Capacitivo | 15.6″ | 1920*1080 | PTC16A | PTC16W | Select ↗ |
| Capacitivo | 17″ | 1280*1024 | PTC17A | PTC17W | Select ↗ |
| Capacitivo | 18.5″ | 1920*1080 | PTC18A | PTC18W | Select ↗ |
| Capacitivo | 19″ | 1280*1024 | PTC19A | PTC19W | Select ↗ |
| Capacitivo | 21.5″ | 1920*1080 | PTC21A | PTC21W | Select ↗ |
| Resistive | 10.4″ | 1024*768 | PTR10A | PTR10W | Select ↗ |
| Resistive | 12.1″ | 1024*768 | PTR12A | PTR12W | Select ↗ |
| Resistive | 15″ | 1024*768 | PTR15A | PTR15W | Select ↗ |
| Resistive | 17″ | 1280*1024 | PTR17A | PTR17W | Select ↗ |
03 / COMPUTING PLATFORMS
Combine la plataforma informática con su software.
Los procesadores, el almacenamiento, los sistemas operativos y las interfaces dependen de la placa base. Valide aplicaciones, controladores y periféricos en la plataforma elegida.
Plataforma Android ARM
Para aplicaciones Android, HMIs táctiles e integración de equipos integrados.
| Plataforma de procesador | RK3288 / Quad-core Cortex-A17 |
|---|---|
| Gráficos | Mali-T764, Support AFBC, Support OpenCL ES 1.1/2.0/3.1, Open CL,DirectX 9.3 |
| Memoria | DDR-2G |
| Almacenamiento | EMMC-8G |
| Seguridad | ARM TrustZone (TEE), Secure Video Path, Cipher Engine, Secure boot |
| Sistema operativo de la computadora | Android 7.1/9/10 |
Configuraciones de Android 7.1 / 9 / 10. Confirme la imagen del sistema operativo y la compatibilidad de la aplicación para la placa y la configuración de entrega elegidas.
| Wi-Fi | WIFI-2.4G |
|---|---|
| Bluetooth | BT 4.1 |
| Ethernet | RJ45*1,100M |
Plataforma Windows x86
Para software industrial Windows, aplicaciones host de máquinas y sistemas x86 existentes.
| Procesador | Intel® Core® i3-3110M 2.4GHz |
|---|---|
| Memoria | DDR3 8G |
| Almacenamiento | SATA SSD 128G |
| BIOS | 8MB SPI BIOS |
| Gráficos | Intel® Core® Graphics 4000 |
| Controlador de audio | USB HD |
| Sistema operativo de la computadora | Linux(free) , Windows7/10(Paid optional) |
Windows 7 / 10 son opciones de pago del sistema operativo; Las configuraciones de Linux también están disponibles. Confirme las aplicaciones, los controladores y las licencias para la placa seleccionada.
| Controlador de red | Realtek |
|---|---|
| Velocidad de Ethernet | 10/100/1000Mbps |
| Wake on LAN | Support |
| PXE | Support |
| Expansión inalámbrica | Support |
04 / INTERFACES & INSTALLATION
Desde interfaces hasta recortes de paneles.
Distingue los puertos expuestos de los encabezados integrados y, a continuación, define los recortes, el cableado y el montaje del gabinete para la integración de equipos.
Plataforma Android ARM
| Red | RJ45*1,100M |
|---|---|
| Audio | Headset socket*1 |
| Salida de la pantalla | HDMI2.0*1, nax Resolution 4K@60Hz |
| Entrada de potencia | DC12V input x1 |
| USB | 1.5A Host_USB*1, OTG_USB*1 |
| Expansión de almacenamiento | TF card*1 |
Cabecera y expansión a bordo
| I/O | TTL*2, GPIO*4, Debug serial port*1 |
|---|---|
| Expansión de audio | Speaker *1, Support a max of 8Ω 5W dual-channel speaker output, MIC*1 |
| Conexión de pantalla 1 | LVDSx1(2×15 2.0mm Dual channel Dupont head, Max supported 1200*1920@60Hz) |
| Conexión de pantalla 2 | EDPx1 (2×15 2.0mm 24 bit Dual channel Dupont head, Max supported 1920×1080@60Hz) |
| Potencia a bordo | Onboard power interface*1, Battery interface*1 |
| USB a bordo | 1.5A Host_USB*1, 1.0A Host_USB*1 |
| Otras interfaces | Remote*1, Red light*1, Green light*1 |
Plataforma Windows x86
| Red | RJ45*1 |
|---|---|
| Audio | Line-outx1(green), Mic-inx1(pink) |
| HDMI | HDMIx1, Max Resolution 1920×1080@60Hz |
| VGA | VGA (DB15) x1, Max Resolution 2560×1600@60Hz |
| Entrada de potencia | DC12V input x1 |
| USB | USB 2.0×2, USB 3.0×2 |
Cabecera y expansión a bordo
| Interfaz de serie | ITE SIO Chip, Serial interface*2 (COM1, COM2 5 Pin*2) |
|---|---|
| Expansión de audio | Front facing Audio, 2x5Pin*1, Line-out*1, Mic-in*1, 4Pin*1 |
| LVDS | LVDSx1(2×15 2.0mm Dual channel Dupont head, Max supported 1920×1200@60Hz) |
| eDP | EDPx1 (2×15 2.0mm 24 bit Dual channel Dupont head, Max supported 1920×1080@60Hz) |
| Potencia a bordo | 2×2 ATX *1 |
| USB a bordo | 2x5Pin x2, USB2.0*4 |
| mSATA | mSATA SSD card |
INTEGRACIÓN MECÁNICA DE LOS SISTEMA
Defina el recinto alrededor del espacio de montaje.
Las opciones de montaje incluyen hebillas integradas, paneles insertables, soportes de pared, bases e interfaces VESA. Confirme los recortes, las posiciones de fijación, el espacio libre trasero, la refrigeración y el enrutamiento de cables para la pantalla y la placa seleccionadas.
Ver el dibujo de configuración seleccionado ↗Periféricos y OEM/ODM
Conecte el terminal a su flujo de trabajo.
Revise módulos, interfaces e integración de software para códigos de barras, NFC, RFID, lectores de huellas dactilares y periféricos como teclados, lectores de tarjetas, escáneres y cámaras externas. Las opciones dependen de la configuración de la placa y del dispositivo.
Explora ingeniería y personalización ↗05 / SPECIFICATIONS & DOCUMENTATION
Desde la configuración hasta la validación de ingeniería.
Revise las especificaciones y dimensiones completas de la placa elegida, luego valide las muestras y el software en la instalación prevista.
| Protección de pantalla frontal | Front display IP65 (IEC 60529) |
|---|---|
| Protección contra impactos del panel táctil | IK05 |
| Temperatura de funcionamiento | -20°C to 50°C |
| Temperatura de almacenamiento | -30°C to 80°C |
| Fiabilidad | MTBF>5000h; MTTR<0.5h |
| Humedad relativa del aire | 5% to 95% |
| Altitud de operación | Max: 4,500m (15,000 feet） |
IP65 se aplica a la pantalla frontal, sujeta al montaje y sellado del panel. No implica la misma protección para los conectores traseros o todos los métodos de instalación.
COMIENCE SU INTEGRACIÓN
Discuta la configuración y las necesidades del proyecto ↗Trae tu aplicación y los requisitos de instalación.
Comparta el tamaño de la pantalla, los requisitos táctiles, el software, la alimentación, las interfaces, los dibujos de montaje y el volumen esperado para definir la configuración, la validación de muestras y la entrega.
Selección de PTC e integración de sistemas
Seleccione PTC alrededor del espacio de montaje, la pantalla, el tacto, el software y los periféricos. Compruebe la alimentación, las interfaces externas y la configuración de la placa, y luego valide los recortes, el cableado y la integración de aplicaciones.
Para: Fabricantes de equipos, integradores de automatización y proveedores de software industrial
Compruebe las hojas de datos del modelo · Preparar SDK e interfaces de aplicación · Discuta la configuración de su proyecto
