HUGEROCK / X70 NAVIGATION & EQUIPMENT CONNECTIVITY
X70Máy tính bảng dẫn đường ngoài trời 7 inch
Kết nối định vị xe, thiết bị di động và ứng dụng công nghiệp thông qua màn hình 2600nit, định vị M9N và giao diện M12 DC / RS232.
7″ / 1920×10802600nit4G / M9N 5Hz10000mAhIP678GB / 128GB
Minh họa giao diện ứng dụng chuyên ngành

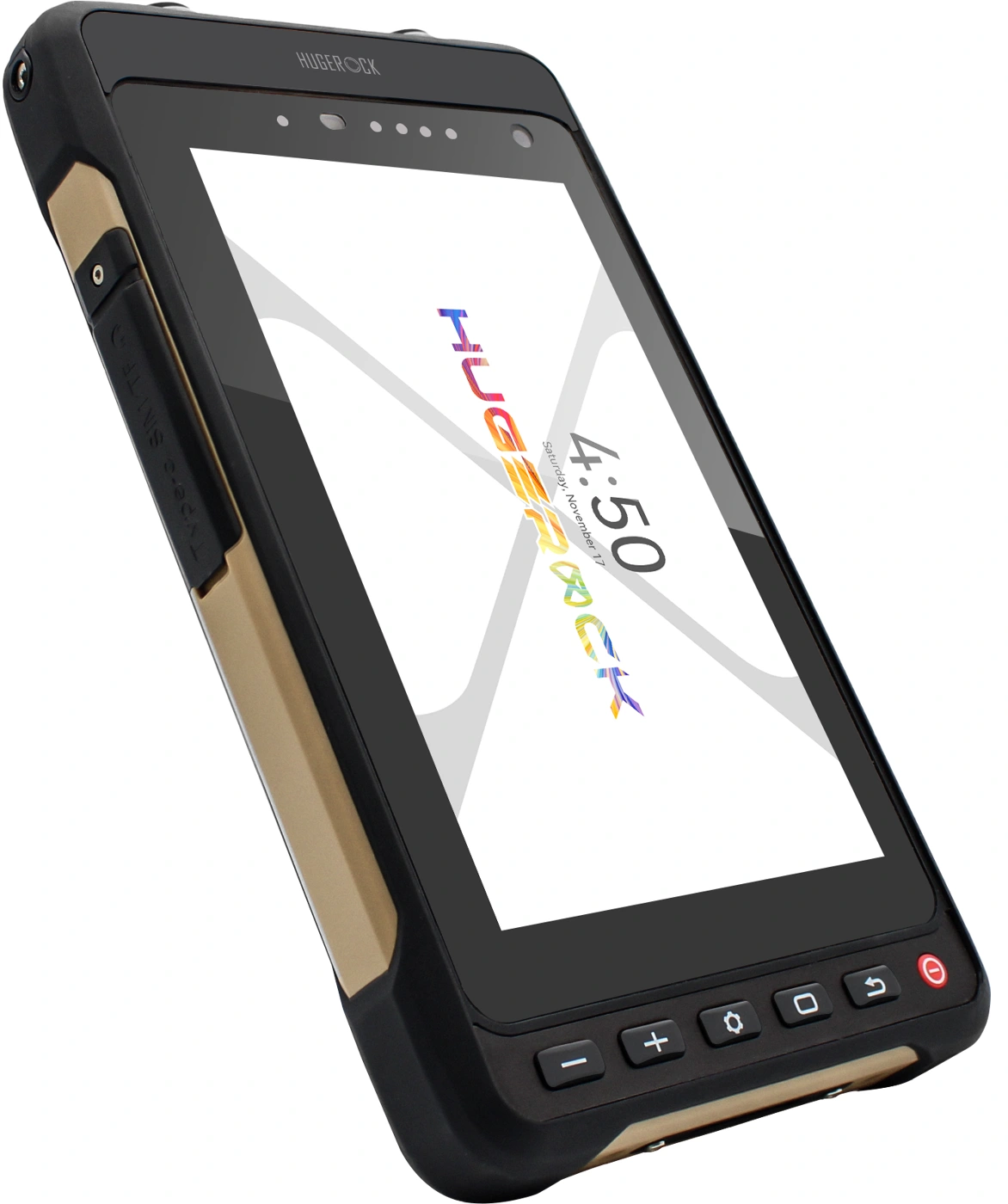

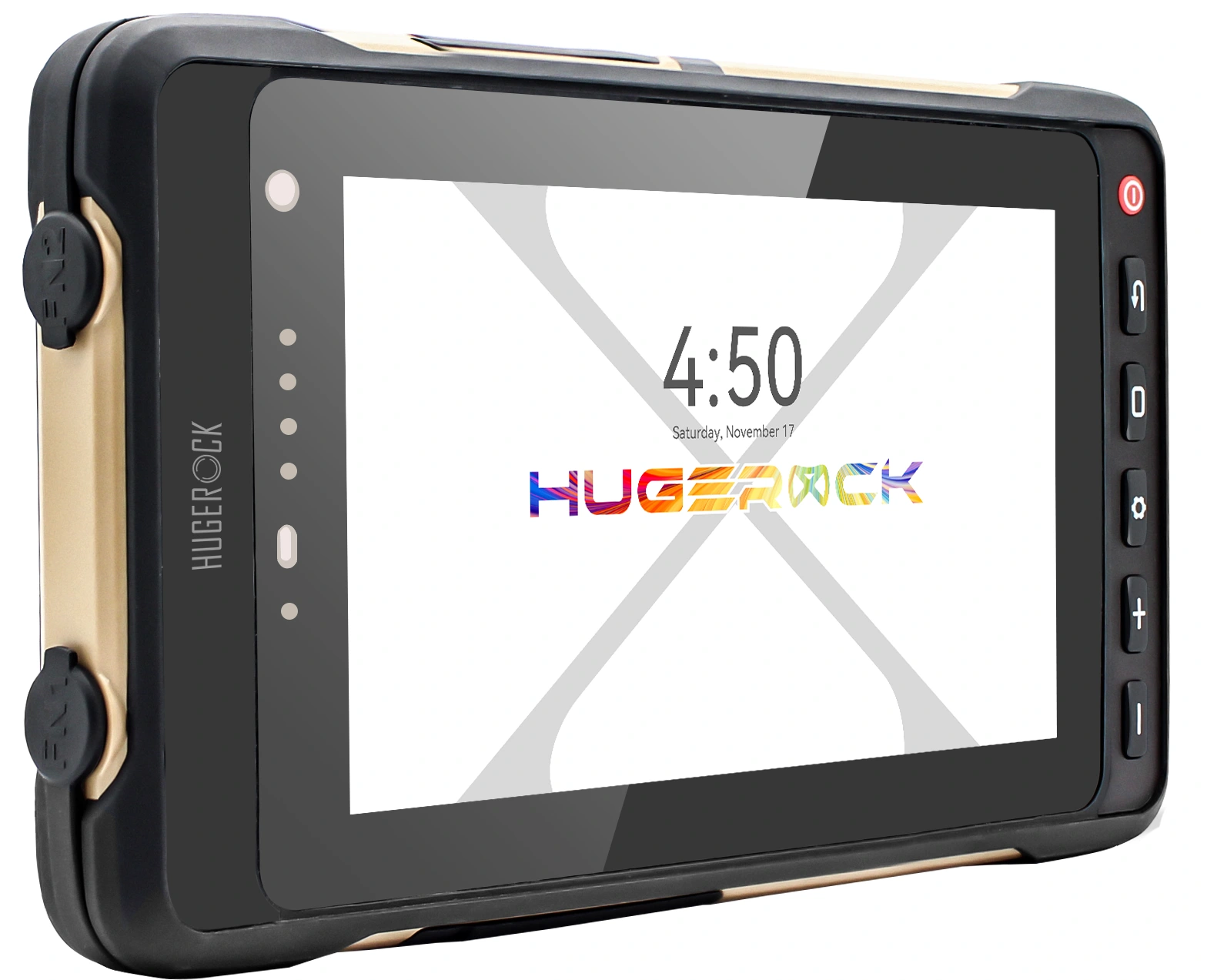

Xem ba phần tư

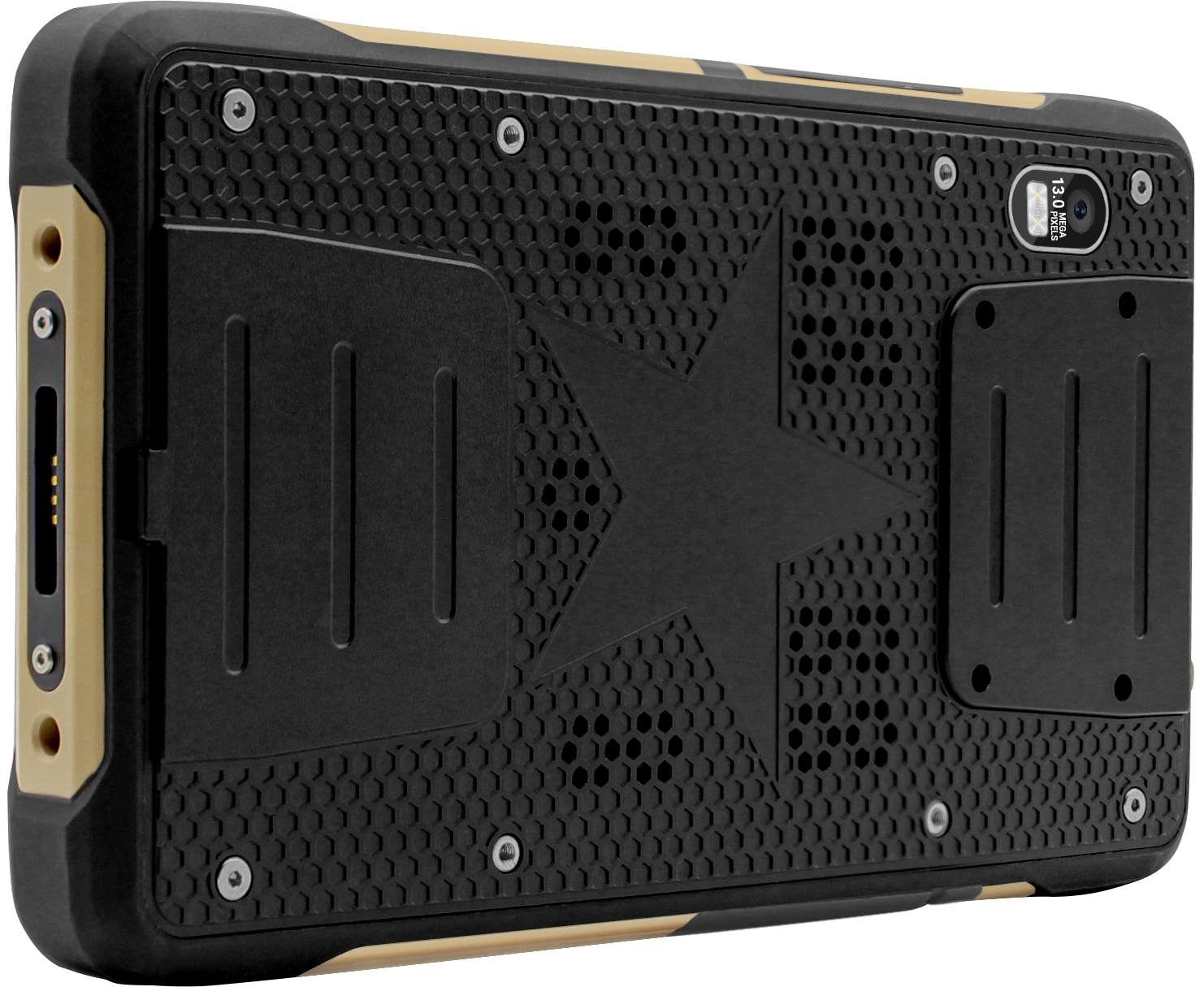

Thiết kế sau

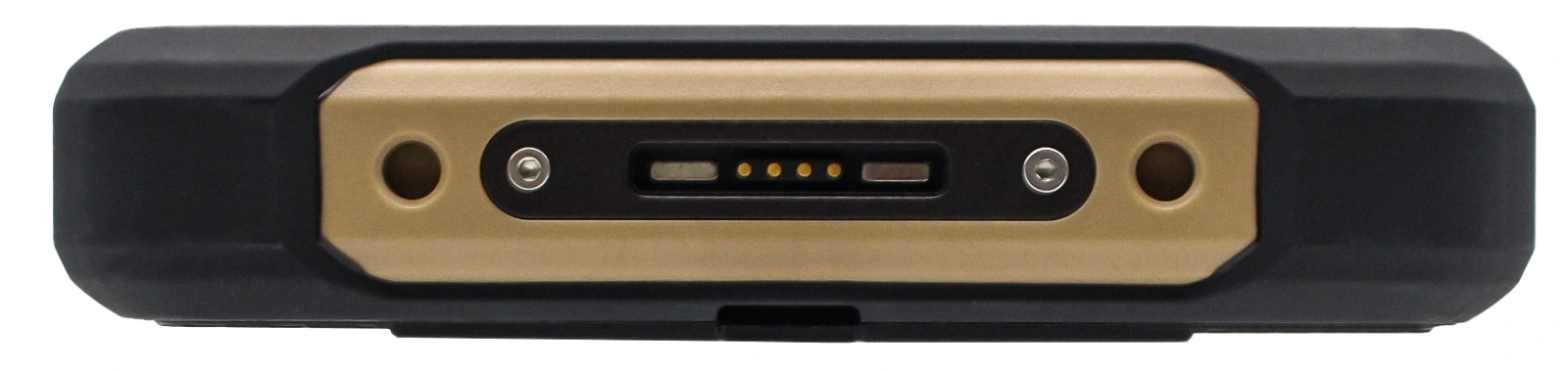

Khu vực kết nối & chi tiết bên

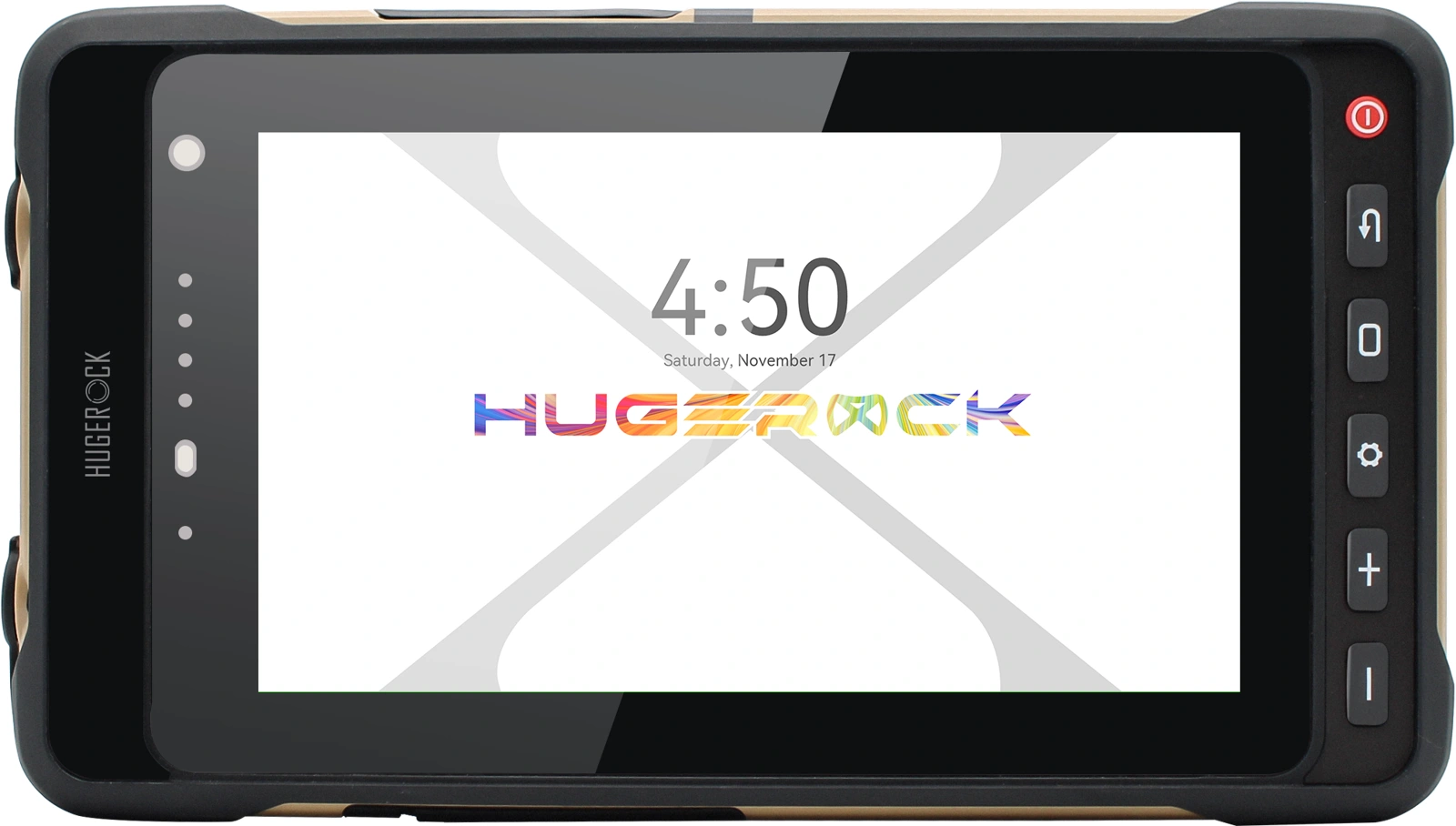

Nút điều khiển & phía trước
Xem lắp thẳng đứng
Minh họa giao diện chuyên ngành · Phần mềm và cấu hình thiết bị tùy dự án · Chọn ảnh để phóng to
01 / APPLICATION FIT
Chọn một máy tính để bàn phù hợp với công việc của bạn.
Đối với các thương hiệu xe máy và thiết bị ngoài trời, nhà cung cấp phần mềm định vị, nhà cung cấp hệ thống hạm đội và nhà tích hợp thiết bị: xem xét dữ liệu định vị, giao thức ngoại vi, lắp đặt và điện.
Dịch vụ định vị xe & kết nối thiết bị
Trạm làm việc di động ngoài trời & ứng dụng công nghiệp

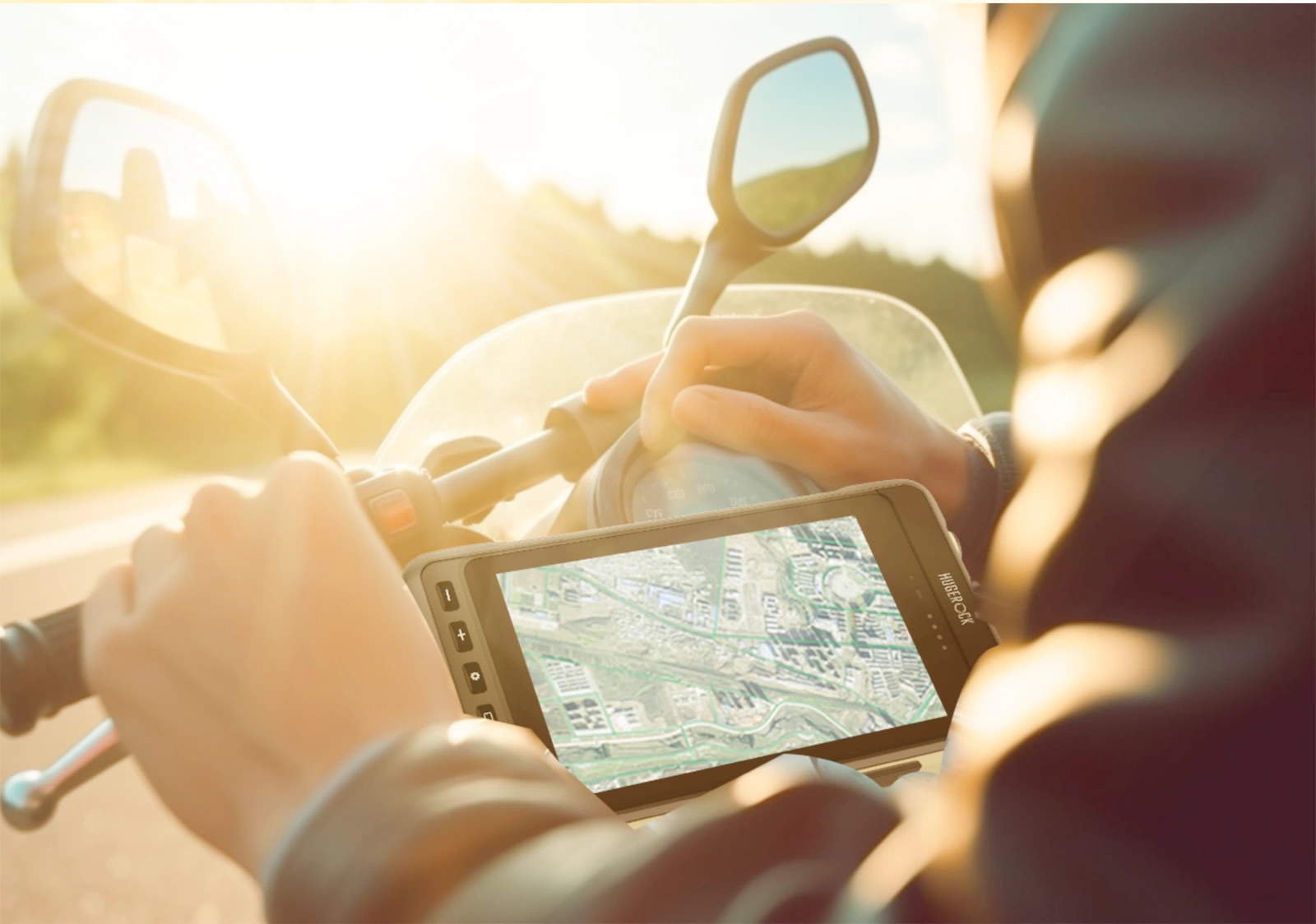

Đường dẫn xe máy
Xác nhận phần mềm bản đồ, vị trí anten, góc nhìn và lắp đặt trên xe.
Dữ liệu vị trí và tích hợp ngoại vi
Kiểm tra truy cập dữ liệu M9N, dây M12 và giao thức RS232 trên thiết bị hoàn chỉnh.

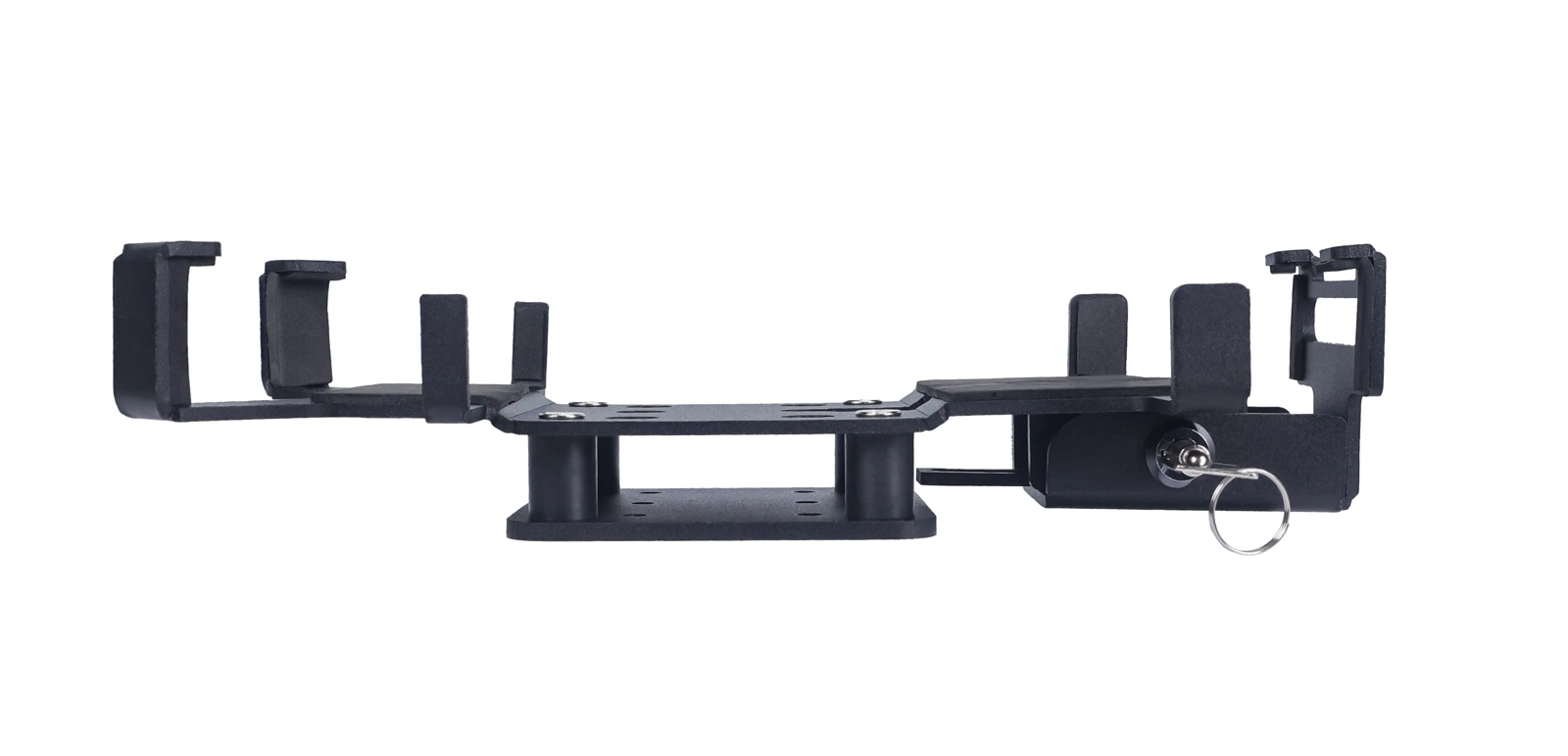

Bộ phụ kiện lắp AMPS
Kiểm tra các thiết bị và phụ kiện đối với việc giữ thiết bị, điểm lắp đặt và các yêu cầu khóa.
Cấu hình máy chủ để nhận dữ liệu vị trí và kết nối xe.
X70 kết hợp màn hình 7 inch 1920 × 1080 2600nit với định vị đa chòm sao M9N và báo cáo vị trí 5Hz. Âm thanh gốm và SMA ngoài được chuyển đổi tự động. Giao diện M12 cung cấp nguồn điện DC và kết nối RS232, trong khi một pin 10000mAh có thể tháo rời hỗ trợ kế hoạch dự phòng và bảo trì. Xem xét các phiên bản ứng dụng, truy cập dữ liệu định vị, giao thức tuần tự, dây điện, đỡ và hiệu suất thực tế cho dự án.
02 / DEPLOYMENT SELECTION
Bắt đầu với ứng dụng, sau đó xác định lắp đặt và nguồn điện.
Xác nhận phần mềm, kết nối, lắp đặt và nguồn điện cùng nhau đối với điều kiện hoạt động và luồng công việc.
Phần mềm & dữ liệu vị trí
Kiểm tra phiên bản ứng dụng, tương thích Android, truy cập dữ liệu M9N và yêu cầu cập nhật vị trí.
& Vị trí lắp
Kiểm tra các cặp, điểm lắp đặt, góc nhìn, rung và không gian hoạt động.
Điện & sạc
Xem lại dây điện M12, sạc từ 4PIN, định tuyến cáp và kế hoạch điện dự phòng; xác nhận thời gian chạy dưới tải trọng thực tế.
Điều kiện và hoạt động
Xác nhận ánh sáng mặt trời, nhiệt độ, 10 điểm chạm, rung động và điều kiện thời tiết với một mẫu.
| Mô hình | X70 |
|---|---|
| Độ sáng màn hình | 7″ / 1920×1080 / 2600nit |
| RAM / lưu trữ | 8GB / 128GB |
| Cơ thể & pin | 230×131×25mm / 800g / 10000mAh |
| Màu cơ thể | Desert yellow |
Bản đồ định vị, quy trình nghiệp vụ và truy cập dữ liệu thiết bị phụ thuộc vào phần mềm cặp. Chia sẻ các ứng dụng, giao thức RS232, yêu cầu cập nhật vị trí, điều kiện điện và phương pháp lắp đặt để xác nhận cấu hình thiết bị.
03 / CONNECTIVITY & MOUNTING
Đưa màn hình, kết nối và lắp ráp lại với nhau.
Xác nhận giao diện và cáp với thiết bị và phần mềm thực tế, sau đó xác nhận việc cài đặt.
| Hợp tác phần mềm | Android 9/10/11/13 (Continuously Updated) |
|---|---|
| Cập nhật mô- đun định vị | The professional-grade positioning module (Ublox-M9N) supports GPS, GLONASS, BeiDou, and Galileo (with position information reporting at 5Hz) |
| Đặt vị trí ăng-ten | It features a built-in ceramic positioning antenna and an external SMA active antenna with automatic switching |
| Đầu nối hàng không M12 | DC powered/RS232 serial port |
| Giao diện dữ liệu | USB Type-C*1 |
| Giao diện sạc | 4PIN magnetic charging interface |
| Sạc & điện | 5.0V 2A-10W |
Truy cập dữ liệu & vị trí hàng loạt
Xem xét tốc độ baud RS232, định dạng dữ liệu, giao thức, dây chuyền và giao diện ứng dụng trên thiết bị hoàn chỉnh.
Bộ phụ kiện lắp đặt và nguồn
Kiểm tra tay lái, AMPS hay trạm làm việc, vị trí ăng-ten, dây cáp và điều kiện điện.
Xác thực phần mềm
Kiểm tra tầm nhìn, chạm, bản đồ, dữ liệu hàng loạt, cập nhật vị trí và thời gian làm việc sử dụng ứng dụng mục tiêu.
5Hz là tốc độ báo cáo vị trí được chỉ định; xác nhận hiệu suất định vị đối với vị trí ăng-ten và điều kiện trường. Kiểm tra nguồn điện M12 và RS232 đối với dây cáp, ấn định pin và giao thức thiết bị, và kết hợp nguồn điện của xe với phụ kiện điện phù hợp.
04 / MODEL-SPECIFIC SPECIFICATIONS
X70 — Thông số kỹ thuật
Xem xét phần cứng, phần mềm, giao diện và đặc điểm môi trường cho mô hình được chọn. Các kết hợp hệ điều hành và mô-đun được xác nhận cho cấu hình giao hàng.
& Hiển thị phần cứng
| CPU | ARM Cortex A73 octa-core (2.0GHz) |
|---|---|
| GPU | ARM Mali-G72 MP3 |
| RAM | 8GB |
| Bộ nhớ trong | 128GB |
| Bộ nhớ mở rộng | Micro SD card(T-FLASH card), max 2TB |
| Camera sau | 13.0MP(AF)with flash led |
| Camera trước | 5.0MP |
| Pin | 10000mAh Removable Battery |
| Hiện | 7 inch IPS/AFFS 1920*1080 FHD industrial high colour gamut 2600nit Strong light Readable |
| Bảng điều khiển chạm | 10-point capacitive touch screen |
Liên lạc và kết nối
| Gọi điện thoại | GSM /WCDMA/VoLTE |
|---|---|
| 2G | GSM/EDGE/GPRS/WAP |
| Băng 2G | GSM(B2/3/5/8) |
| 3G | WCDMA 3.75G (HSDPA+42.2Mbps, HSUPA+11.5Mbps) |
| Băng 3G | WCDMA(B1/2/5/8) |
| 4G | FDD: 150Mbps down, 50Mbps UP TDD: 150Mbps , 50Mbps up |
| Băng 4G | TDD-LTE(B38/39/40/41); FDD LTE (B1,B2,B3,B4,B5,B7,B8,B12,B17,B20,B28) |
| Wi-Fi | Dual-band WIFI (2.4GHz/5Ghz) single stream 802.11 a/b/g/n/ac |
| Bộ chuyển đổi Bluetooth | 5.0 Low Energy |
Giao diện, cảm biến và định vị
| Thẻ SIM | Nano SIM card * 2, MicroSD card * 1 (Choose any two out of three) |
|---|---|
| Tai nghe | 3.5mm(CTIA) |
| Giao diện sạc | 4PIN magnetic charging interface |
| Giao diện dữ liệu | USB Type-C*1 |
| Đầu nối hàng không M12 | DC powered/RS232 serial port |
| Bộ cảm biến trọng lực | support |
| Bộ cảm biến chuyển động | support |
| Nhiên liệu | support |
| Sạc | 5.0V 2A-10W |
| Thông tin | The professional-grade positioning module (Ublox-M9N) supports GPS, GLONASS, BeiDou, and Galileo (with position information reporting at 5Hz) |
| Âm thanh | It features a built-in ceramic positioning antenna and an external SMA active antenna with automatic switching |
Thiết kế cơ khí
| Cỡ | 230*131*25mm（LxWxH） |
|---|---|
| Trọng lượng | 800g |
| Màu và vật liệu | Desert Yellow (PC+ABS) |
Môi trường và độ tin cậy
| Kháng rung | 1-19Hz/1.0mm; 19-200Hz/1.0g |
|---|---|
| Kháng rơi /IK | MIL-STD-810G/Method516.6/Procedure IV & Touch Panel IK05 |
| Kháng nước | Class 7 IEC 60529 |
| Kháng bụi | Class 6 IEC 60529 |
| Nhiệt độ hoạt động | -20°C to 55°C |
| Nhiệt độ lưu trữ | -40°C to 80°C |
| Độ tin cậy | MTBF>5000h；MTTR<0.5h |
| RH | 5% to 95% (95%RH, non-condensing) |
| Độ cao hoạt động | Max: 4,500 m |
& Dịch vụ hệ điều hành
| Hệ điều hành | Android 9/10/11/13 (Continuously Updated) |
|---|---|
| Bảo hành | 12 Months |
05 / RESOURCES & DELIVERY
Từ việc chọn đến việc giao dự án.
Tải về tài liệu mô hình được chọn, sau đó xem xét phần mềm, thiết bị ngoại vi, cáp, phụ kiện và khối lượng triển khai với SOTEN.
PDF / X70X70 — Bảng thông số kỹ thuậtPhần cứng · giao diện · hiển thị · môi trườngV2.1 ↗OEM / ODMKỹ thuật và tích hợp dự ánHệ thống tích hợp · mô-đun · xác nhận mẫuXem kỹ thuật ↗
Định nghĩa luồng công việc
Các khu vực triển khai, quy trình nghiệp vụ, điều kiện hoạt động và phần mềm kinh doanh.
Xác thực các mô- đun & tích hợp
Ứng dụng mục tiêu, thiết bị ngoại vi, cáp giao diện, phiên bản OS và phụ kiện thiết bị.
Kiểm tra & giao hàng
Mô hình chính xác, danh sách cấu hình, khối lượng, thử nghiệm và lịch trình triển khai.
X70 — Lựa chọn và tích hợp hệ thống
Xác định X70 theo môi trường, ứng dụng, mô-đun ghi hình và các thiết bị ngoại vi. So sánh hệ điều hành, màn hình, điện và giao diện sử dụng các đặc điểm kỹ thuật và tài liệu gốc, sau đó đồng ý cấu hình giao hàng.
Cho: Các nhà cung cấp phần mềm công nghiệp, các nhà tích hợp hệ thống và các thương hiệu thiết bị
Kiểm tra bảng dữ liệu mô hình · Chuẩn bị SDK và giao diện ứng dụng · Thảo luận cấu hình dự án của bạn
