01 / APPLICATION FIT
터미널을 워크플로우에 맞게 조정하세요.
소프트웨어 파트너, 시스템 통합업체 및 장치 브랜드를 위한 워크플로우, 태그 및 장비 인터페이스를 중심으로 모듈, 메모리 및 OS 구성을 선택합니다.
자산 및 동물 태그 캡처
OEM/ODM 장치 통합
현장 워크플로우를 중심으로 터미널을 구성합니다.
T60은 5.5인치 터치 디스플레이, 물리적 컨트롤 및 모바일 운영을 위한 Android 애플리케이션 배포를 결합합니다. 바코드, RFID, 위치 지정 및 시리얼 장비를 위한 확장 모듈을 검토한 다음 샘플에서 조합, 전원, 드라이버 및 소프트웨어를 검증합니다. T60 및 T60L은 애플리케이션 워크로드 및 롤오버 계획에 맞는 다양한 메모리 및 스토리지 구성을 제공합니다.
02 / ONE PLATFORM, APPLICATION CONFIGURATIONS
작업에 대한 캡처 구성을 선택합니다.
모듈식 확장, Ex 검사, 바코드 및 NFC, 전문 위치 지정 구성을 비교하십시오. 모듈, 메모리 및 OS 구성을 비교한 다음 해당 기술 사양을 검토합니다.
모듈식 확장 / T60L 구성T60
견고한 휴대용 및 모듈식 통합 플랫폼
8GB / 128GB · 4G LTE사양 및 응용 프로그램 보기 ↗

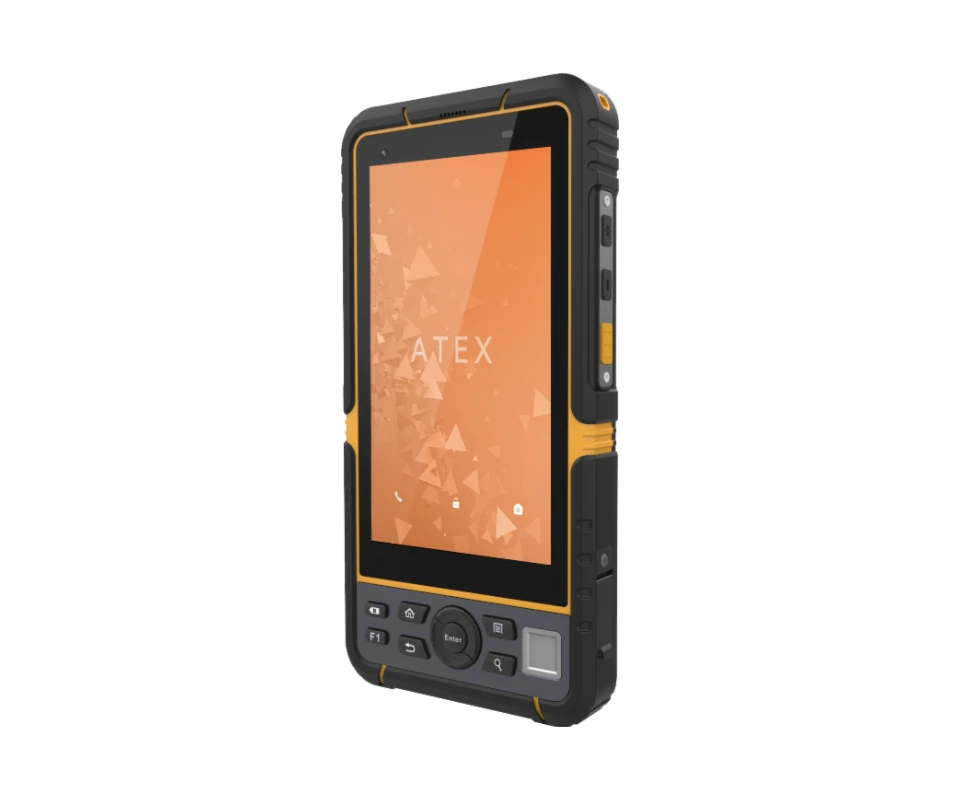

NFC / ATEXT60EX
Ex 검사 및 NFC 핸드헬드
8GB / 128GB · 4G LTE사양 및 응용 프로그램 보기 ↗
E20 바코드 + NFCR60
바코드 및 NFC 데이터 수집 휴대용
8GB / 128GB · 4G LTE사양 및 응용 프로그램 보기 ↗
미터급 RTD / 이중 주파수 RTK / 다중 주파수 RTKG60
GNSS / RTD / RTK 위치 핸드헬드
8GB / 128GB · 4G LTE사양 및 응용 프로그램 보기 ↗구성을 선택하여 해당 언어로 전체 사양 및 데이터시트를 볼 수 있습니다.
| 선택 기준 | T60 | T60EX | R60 | G60 |
|---|---|---|---|---|
| 캡처 프로그램( P) | Modular expansion / T60L configuration | NFC / ATEX | E20 barcode + NFC | Meter-level RTD / dual-frequency RTK / multi-frequency RTK |
| RAM / 저장 공간 | 8GB / 128GB | 8GB / 128GB | 8GB / 128GB | 8GB / 128GB |
| OS 버전 및 호환성 | Android 9/10/11/13 (Continuous updates) with GMS | Android 9/10/11/13 (Continuous updates) with GMS | Android 9/10/11/13 (Continuous updates) with GMS | Android 9/10/11/13 (Continuous updates) with GMS |
| 주문 및 설정 | Confirm modules & project configuration | 05121024 | 05121044 | Confirm modules & project configuration |
RFID, 바코드, 위치, NFC 및 RS232는 T60 구성의 옵션입니다. 확장 위치 및 조합은 장치 구성에 따라 다릅니다. Ex 기능은 인증된 T60EX 모델 및 승인된 구성에만 적용됩니다.
03 / CAPTURE & INTEGRATION
태그와 인터페이스를 통해 비즈니스 데이터를 연결합니다.
바코드, 태그 및 주변기기에 대한 프로토콜, 판독 조건, 모듈 조합 및 소프트웨어 통합을 검토합니다.
| 확장 1: UHF RFID | M500 ASTM + antenna / M500 EN + antenna |
|---|---|
| 확장 1: LF RFID | 125K LF ID (8H-10D / 10D), 125K LF HID, 134.2K LF animal tag module |
| 확장 1: HF RFID | 13.56M HF single-protocol / multi-protocol module |
| 확장 1: 위치 | Multi-mode GNSS (meter-level RTD), dual-frequency RTK, full-band RTK; validate accuracy for the receiver and operating conditions |
| 확장 1: 기타 인터페이스 | NFC, RS232; project module power 3.3V-1.5A / 5V-1.5A, UART 3.3V / 5V, GPIO 1, electrical level 3.3V / 5V |
| 확장 2: 바코드 | 1D/2D barcode module |
실제 레이블 검증
바코드 형식, 태그 프로토콜, 재료, 크기 및 대상 판독 거리를 공유합니다.
비즈니스 애플리케이션 통합
Android 버전, 애플리케이션 배포, 모듈 액세스, 오프라인 워크플로우 및 데이터 전송 확인
전원 및 액세서리 검토
시프트, 충전, 그립, 스트랩 및 옵션 모듈을 검토한 다음 전체 구성을 검증합니다.
04 / MODEL-SPECIFIC SPECIFICATIONS

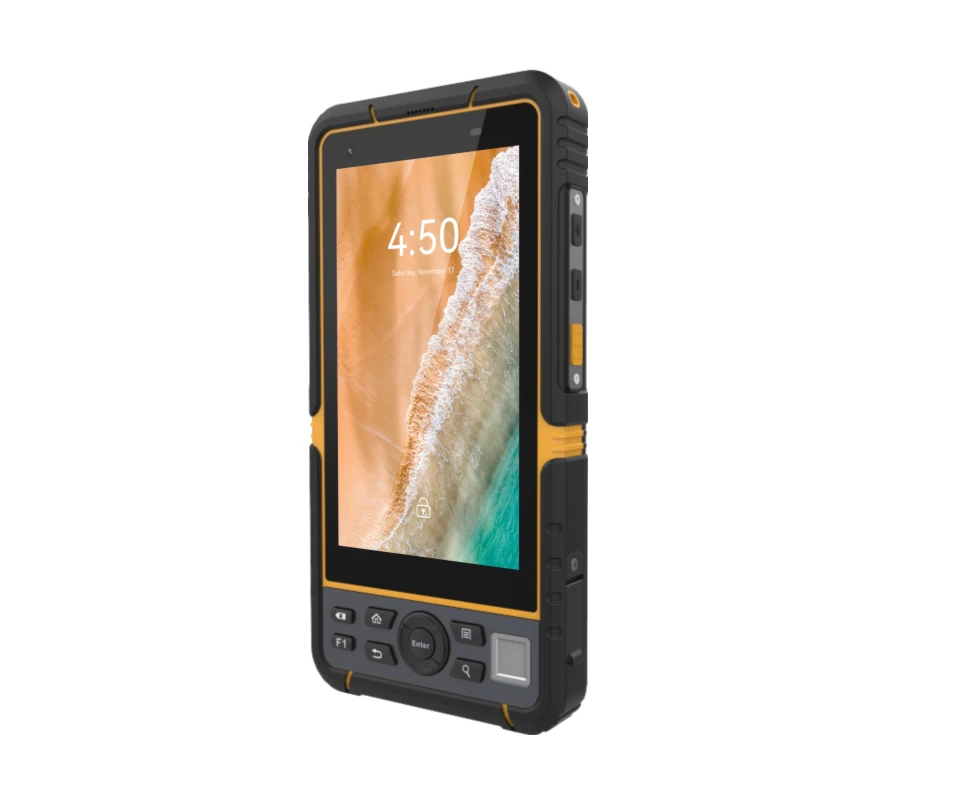

T60 — 기술 사양
선택한 모델에 대한 하드웨어, 소프트웨어, 인터페이스 및 환경 사양을 검토합니다. OS 및 모듈 조합은 배송 구성에 대해 확인됩니다.
하드웨어( D)
| CPU | ARM Cortex A73 Octa-core(2.0GHz) |
|---|---|
| GPU | ARM Mali-G72 MP3 |
| RAM | 8GB |
| 내장 메모리 | 128GB |
| 외장 메모리 | Micro SD card (T-FLASH), max 2TB |
| 메인 카메라 | 13.0MP(AF) with flash led |
| 서브 카메라 | 5.0MP |
| 배터리 | 9000mAh |
| 디스플레이 | 5.5 inch IPS/AFFS 1080*2160 FHD industrial 1000 nits Sunlight Readable |
| 터치 패널 | Capacitive/frosted tempered film supports glove touch/spray/active capacitive pen |
통신 & 연결성
| 전화 통화 | GSM /WCDMA/VoLTE |
|---|---|
| 2G | GSM/EDGE/GPRS/WAP |
| 2G 대역 | GSM（B2/3/5/8） |
| 3G | WCDMA 3.75G (HSDPA+42.2Mbps, HSUPA+11.5Mbps) |
| 3G 대역 | WCDMA(B1/2/5/8) |
| 4G | FDD: 150Mbps down, 50Mbps UP TDD: 150Mbps , 50Mbps up |
| 4G 대역 | TD-LTE（B38/39/40/41); FDD LTE（B1,B2,B3,B4,B5,B7,B8,B12,B17,B20,B28) |
| 와이파이 | Dual-band WIFI(2.4GHz/5Ghz)single stream 802.11 a/b/g/n/ac |
| BT | 5.0 Low Energy (LE) |
인터페이스, 센서 및 위치 지정
| SIM 카드 | Nano SIM card * 2, MicroSD card * 1 (Choose any two out of three) |
|---|---|
| 헤드폰 | 3.5mm (CTIA） |
| 충전 인터페이스 | Type-C & 4pin pogo pin |
| 데이터 인터페이스 | USB Type-C (OTG)*1 |
| 중력 센서 | support |
| 자기장 센서 | support |
| 모션 센서 | support |
| 자이로스코프 센서 | support |
| 빛 센서 | support |
| 가속도 센서 | support |
| 충전기 | 5.0V 2A-10W |
| 탐색 | GPS+Beidou+Glonass+AGPS+SBAS (EPO 2.5m) |
기계 설계 솔루션
| 크기 | 195*98*22mm（L×W×H） |
|---|---|
| 무게 | 490g |
| 색상 & 재질 | Black&yellow ; Black&green ; Black&Gray（PC+ABS+TPU） |
환경 및 신뢰성
| 흔들림 방지 | 1-19Hz/1.0mm; 19-200Hz/1.0g |
|---|---|
| 드롭 프루프 / IK | MIL-STD-810G/Method516.6/Procedure IV & Touch Panel IK05 |
| 방수 | Class 7 ( IEC 60529 ) |
| 방진 | Class 6 ( IEC 60529 ) |
| 신뢰성 | MTBF>5000h；MTTR<0.5h |
| 작동 온도 | -20°C to 55°C |
| 보관 온도 | -40°C to 70°C |
| RH | 5% to 95% |
| 작동 고도 | Max: 4,500 m（15,000 feet） |
OS 서비스( S)
| 운영 체제 | Android 9/10/11/13 (Continuous updates) with GMS |
|---|---|
| 보증 | 24 months (12-month battery warranty) |
05 / RESOURCES & DELIVERY
선택에서 프로젝트 납품까지.
선택한 모델 문서를 다운로드한 다음 SOTEN을 사용하여 소프트웨어, 모듈, 태그, 액세서리 및 배포 볼륨을 검토하십시오.
PDF / T60T60 — 기술 사양서하드웨어 · 인터페이스 · 캡처 모듈 · 환경V2.2 ↗OEM / ODM엔지니어링 및 프로젝트 통합시스템 통합 · 모듈 · 샘플 검증엔지니어링 탐색하기 ↗
워크플로우 정의
배포 지역, 워크플로우, 작동 조건 및 비즈니스 소프트웨어.
모듈 검증 및 통합
실제 라벨, 인터페이스 프로토콜, OS 버전 및 장치 액세서리.
빌드 및 전달 확인
정확한 모델, 구성 목록, 볼륨, 테스트 및 롤오버 일정.
T60 — 기종 선정·시스템 통합
환경, 애플리케이션, 캡처 모듈 및 주변기기별로 T60을 평가합니다. 사양 및 원본 문서를 사용하여 OS, 디스플레이, 전원 및 인터페이스를 비교한 다음 배송 구성에 동의합니다.
대상: 산업 소프트웨어 공급업체, 시스템 통합업체 및 장치 브랜드
