산업 소프트웨어 공급업체, 시스템 통합업체 및 장치 브랜드를 위한 10.1인치 러기드 플랫폼. 1000니트 디스플레이, 14600mAh 배터리 및 듀얼 USB 호스트 인터페이스를 중심으로 현장 워크플로우를 구축하고 애플리케이션에 맞는 ID, 캡처, 위험 지역 또는 정밀 위치 지정 구성을 선택합니다.
산업 응용 프로그램 인터페이스 그림
플랫폼 하드웨어 · 프론트 및 컨트롤러
플랫폼 하드웨어 · 후면 구조 및 장착
플랫폼 하드웨어 · 상단 및 캡처 인터페이스
플랫폼 하드웨어 · 사이드 포트 및 커버

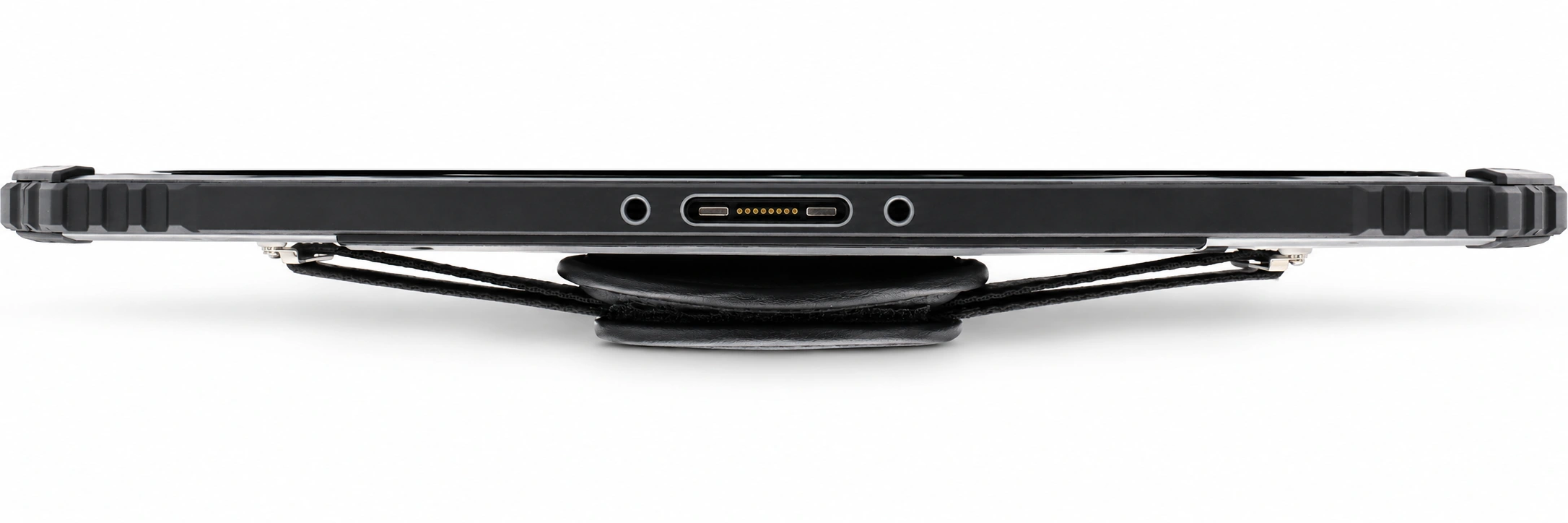

플랫폼 하드웨어 · 자기 충전 인터페이스
산업 인터페이스 그림 · 소프트웨어 및 장치 구성은 프로젝트에 따라 다릅니다.
워크플로우 및 소프트웨어 환경부터 시작하십시오. 애플리케이션 브랜치, OS, 캡처 모듈, 마운팅 및 전원을 선택한 다음 샘플에서 터미널 및 액세서리를 검증합니다.
소프트웨어 공급업체는 애플리케이션 환경, 주변기기 프로토콜 및 데이터 교환을 선택할 수 있습니다. 통합업체는 식별, 자산, 위험 지역 및 위치에 맞는 하드웨어와 소프트웨어를 조합할 수 있습니다. 장치 브랜드는 OEM / ODM 엔지니어링을 통해 외관, 응용 프로그램, 모듈 및 액세서리를 논의 할 수 있습니다.
T101EX, B101, R101, G101은 T101의 애플리케이션 브랜치이며, T101L은 다른 메모리 구성을 제공한다. 캡처 모듈, OS 버전, Ex 인증 및 위치 지정 기능은 모델별로 다릅니다.
듀얼 USB Type-A 호스트와 RS232는 주변기기 및 장비 통합을 지원합니다. 프로토콜, 전원 및 현장 양식 주변의 마운팅, 장비 데이터 및 비즈니스 애플리케이션을 검토하고 선택된 구성에 대한 옵션 모듈을 검증합니다.
디스플레이, 스토리지, 캡처 및 위치 요구 사항을 비교합니다. Ex 인증 및 전문 모듈은 지사 및 주문된 구성에 따라 다릅니다.
10.1인치 견고한 터미널 플랫폼산업 소프트웨어 공급업체, 시스템 통합업체 및 장치 브랜드를 위한 10.1인치 러기드 플랫폼. 1000니트 디스플레이, 14600mAh 배터리 및 듀얼 USB 호스트 인터페이스를 중심으로 현장 워크플로우를 구축하고 애플리케이션에 맞는 ID, 캡처, 위험 지역 또는 정밀 위치 지정 구성을 선택합니다.
6GB / 64GB 산업용 구성검사, 작업 주문 및 산업 애플리케이션을 위한 6GB / 64GB 구성, 10.1인치 FHD 1000니트 디스플레이, 14600mAh 배터리 및 듀얼 USB Type-A 호스트. 애플리케이션 워크로드 및 데이터 스토리지를 선택합니다.
위험 지역 검사 및 이동성석유 및 석유화학 검사 소프트웨어 공급업체, 통합업체 및 장비 서비스 파트너를 위한 위험 지역 지사. NFC, 10.1인치 햇빛에서도 읽을 수 있는 인터페이스 및 14600mAh 배터리를 통해 작업 주문을 연결하고 Ex 마킹 및 인증에 대한 현장 적합성을 확인합니다.
지문 등록 및 신원 확인ID 관리 소프트웨어 공급업체, 정부 프로젝트 통합업체 및 서비스 파트너를 위한 솔루션입니다. G2010 FAP10 지문 모듈과 NFC를 등록, 자격 증명 판독 및 현장 인증과 결합합니다. 10.1인치 디스플레이는 데이터 입력, 결과 및 양식을 지원합니다.
바코드 및 NFC 산업용 데이터 캡처물류, 자산 관리 및 제조 소프트웨어 공급업체 및 산업 IoT 통합업체를 위한 솔루션입니다. E20 1D/2D 바코드 모듈과 NFC를 통해 자재, 장비 및 작업 주문을 비즈니스 시스템에 연결합니다.
GNSS/RTK 위치 및 GIS 캡처측량 및 GIS 소프트웨어 공급업체, 위치 서비스 통합업체 및 검사 파트너를 위한 솔루션입니다. 현장 지리 공간 캡처를 위해 10인치 햇빛에서도 판독 가능한 디스플레이, 전문 수신기 및 외부 안테나를 결합합니다. 정확도, 보정 소스 및 출력 프로토콜에 대해 G101N, G101F 또는 G101M을 선택하십시오.
| 설정 | T101 | T101L |
|---|---|---|
| 디스플레이 | 10.1″ / 1920×1200 / 1000 nits | 10.1″ / 1920×1200 / 1000 nits |
| RAM / 저장 공간 | 8GB / 128GB | 6GB / 64GB |
| OS 버전 및 호환성 | Android 9 / 10 / 11 / 13 | Android 9 / 10 / 11 / 13 |
필요한 기능과 프로토콜을 선택한 다음 시료에서 판독 거리, 보정, 인터페이스, 전원 및 소프트웨어를 검증합니다.
| 125kHz LF (옵션) | EM4100 / 4001 / TK4100 / EM4305; 2–5cm; optional HID-card support |
|---|---|
| 134.2kHz LF(옵션) | ISO11784/5 / FDX-B / 2–5cm |
| HF/NFC(옵션) | 13.56MHz / ISO14443A/B / ISO15693 / 2–5cm |
| UHF 프로토콜(옵션) | EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C |
| UHF 대역(옵션) | 902–928MHz / 865–868MHz (option) |
| UHF 출력 전력 | 0–26dBm / accuracy ±1dB / level ±0.2dB |
| UHF 시험 판독 거리 | 2–3m (2dB antenna, E41 test card) |
| 지문 모듈(옵션) | G2010 / FAP10 / 508dpi / 8bit / 256×360 / Grayscale 32768 |

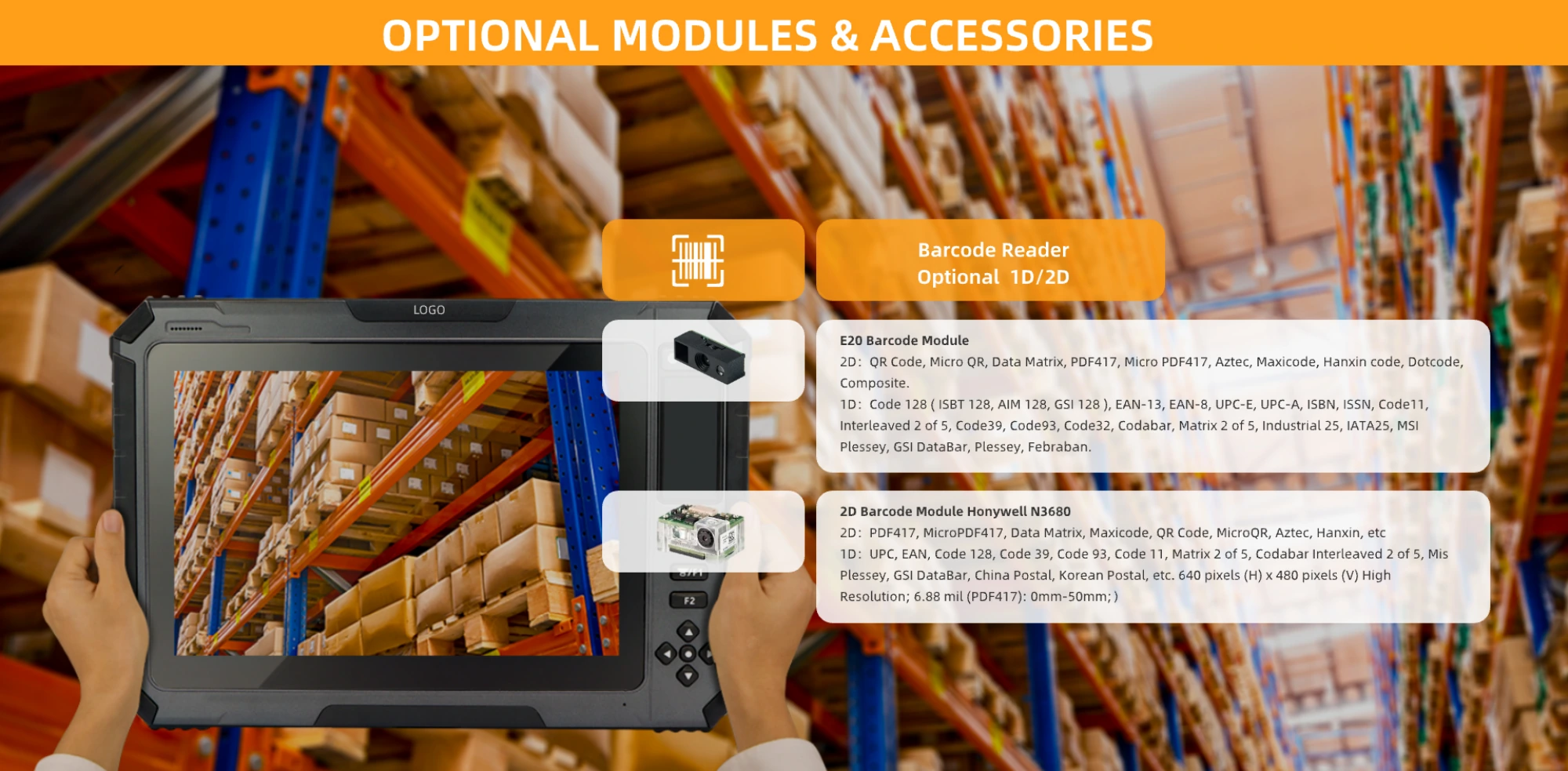

| 바코드 모듈(옵션) | E20 / Honeywell N3680 (1D / 2D) |
| 모듈 통합 요구 사항 | 3.3V–1.5A / 5V–1.5A; UART 3.3V / 5V; GPIO ×1, 3.3V / 5V |
| 확장 영역 1 | Fingerprint module |
| 확장 영역 2 · UHF 옵션 | M500 (US / EU), R2000, M550 module/antenna; optional long-range antenna: 8–10m, subject to tag and site validation |
| 환경 센서(옵션) | Temperature / pressure sensor |
| 산업용 단거리 통신(옵션) | LoRa / ZigBee |
| 그레이스케일 | 32768 |
| 지문 알고리즘 인증 | FBI MINEX III (NIST Certification) |
| 모듈 인증 및 표면 보호 | RoHS Certification / 9H sapphire scratch-resistant layer |
아래 장치 사양은 T101 기본 구성을 설명합니다. 선택한 브랜치에 대한 T101L 메모리 및 T101EX, B101, R101 및 G101의 애플리케이션 특정 모듈을 검토합니다.
| 프로세서 | ARM Cortex A73 octa-core (2.0GHz) |
|---|---|
| 그래픽 | ARM Mali-G72 MP3 |
| RAM / 저장 공간 | 8GB / 128GB |
| 디스플레이 | 10.1″ FHD / 1920×1200 / 1000 nits |
| 배터리 | 14600mAh |
| 후면/전면 카메라 | 13MP AF + flash / 5MP |
| 터치 | Capacitive / glove touch / spray / active capacitive pen |
| 확장 가능한 스토리지 | microSD, up to 1TB |
| SIM 카드 | Dual Nano SIM or Nano SIM + microSD (choose two of three) |
| 데이터 인터페이스 | USB Type-A (Host) ×2 / Type-C ×1 |
| 충전 중 | Type-C / 8PIN pogo pin; 5.0V 3A, 15W |
| 위치 | GPS + GLONASS + BeiDou + AGPS + SBAS (EPO 2.5m) |
| 2G 대역 | GSM B2/3/5/8 |
| 3G 대역 | WCDMA B1/2/5/8 |
| 4G 대역 | TD-LTE B38/39/40/41; FDD-LTE B1/B2/B3/B4/B5/B7/B8/B12/B17/B20/B28 |
| 4G 데이터 | FDD / TDD: 150Mbps down / 50Mbps up |
| 와이파이 | 2.4GHz / 5GHz; 802.11a/b/g/n/ac |
| 블루투스 | 5.0 LE |
| 센서 | Gravity / magnetic field / gyroscope / rotation vector / light / acceleration |
| OS 버전 및 호환성 | Android 9 / 10 / 11 / 13 |
| 크기 | 320 × 210 × 12mm |
| 무게 | 1320g |
| 물/먼지 저항성 | IP65 (IEC 60529) |
| 드롭 / 충격 | MIL-STD-810G / Method 516.6 / Procedure IV / touch panel IK05 |
| 진동 | 1–19Hz / 1.0mm; 19–200Hz / 1.0g |
| 작동 온도 | -20°C to 55°C |
| 저장 온도 | -40°C to 80°C |
| 상대 습도 | 5% to 95% (95%RH, non-condensing) |
| 고도 | 4,500m |
| 신뢰성 | MTBF >5000h / MTTR <0.5h |
| 인증 | 3C / FCC / CE / ROHS / IP65 |
| 보증 | Device 24 months / battery 12 months |
| RS232 | 5PIN micro USB interface, including one GPIO port |
| 색상 & 재료 | Grey / titanium alloy + ABS + PC + TPU |
제품 및 엔지니어링 팀과 함께 비즈니스 소프트웨어, 모듈 및 운영 조건을 함께 검증합니다.
OS, 모듈, 액세서리 및 배송 구성을 검토할 모델과 애플리케이션을 선택하십시오.
배포 국가, 응용 프로그램, 가시성, 사이트 조건 및 규정 준수 범위.
OS 버전, 애플리케이션, 태그 샘플 또는 수정 서비스, 주변기기 프로토콜, 마운팅 및 전원.
샘플 결과, 정확한 장치 모델, 액세서리, 볼륨 및 롤오버 일정.
환경, 애플리케이션, 캡처 모듈 및 주변기기별로 T101을 평가합니다. 사양 및 원본 문서를 사용하여 OS, 디스플레이, 전원 및 인터페이스를 비교한 다음 배송 구성에 동의합니다.
