HUGEROCK / S50 HANDHELD PLATFORM
R50UBTerminal portátil de lectura de códigos de barras de largo alcance
Utilice el módulo de código de barras de rango extendido EX30 para flujos de trabajo de bastidores, contenedores y logística con una empuñadura de escaneo.
4.5″ / 540×9604G LTE5000mAhIP678G / 128G
R50UB vista de producto
Vista frontal de la casa
Perfil lateral y agarre
Controles laterales y de escaneo

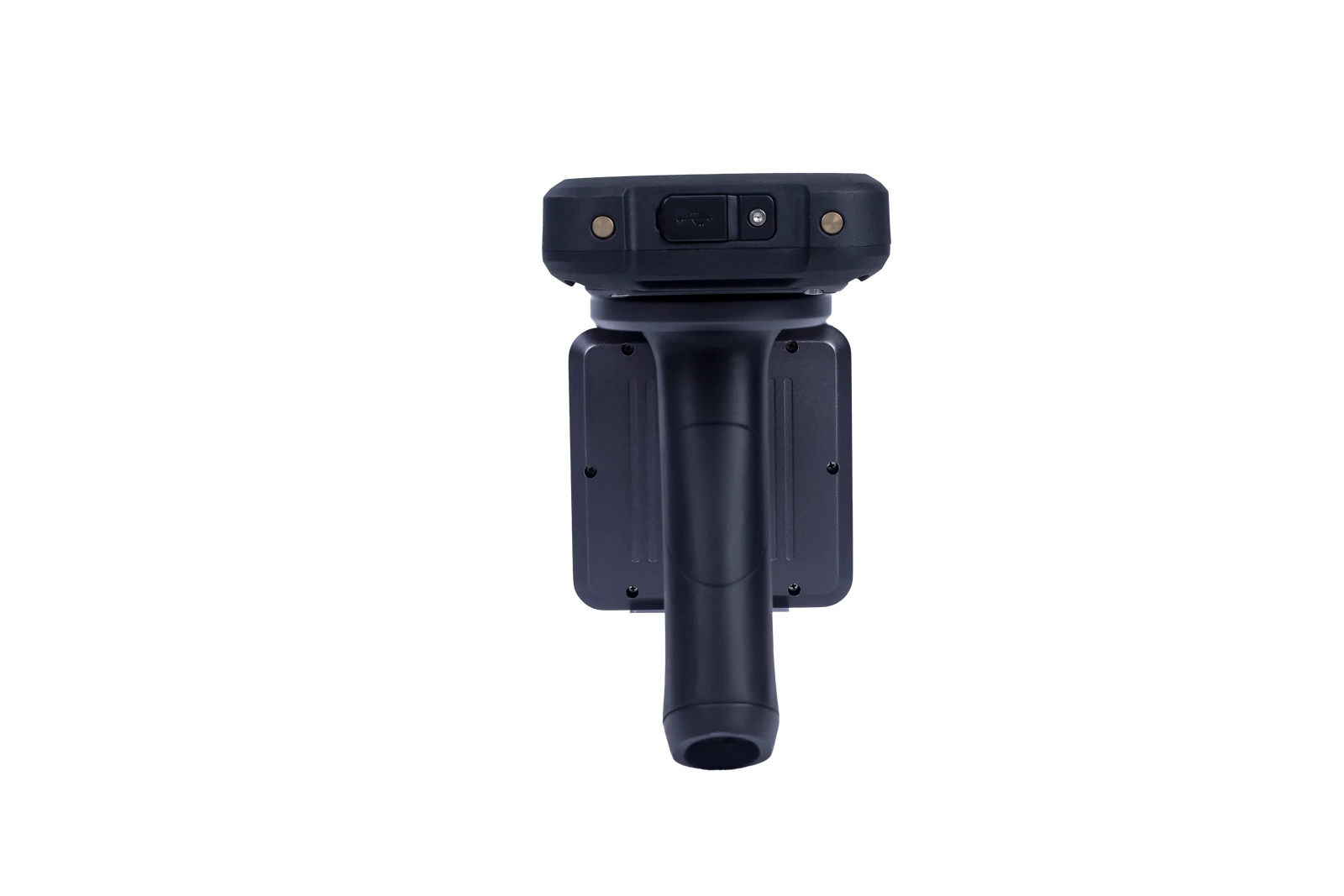

Módulo de escaneo y agarre

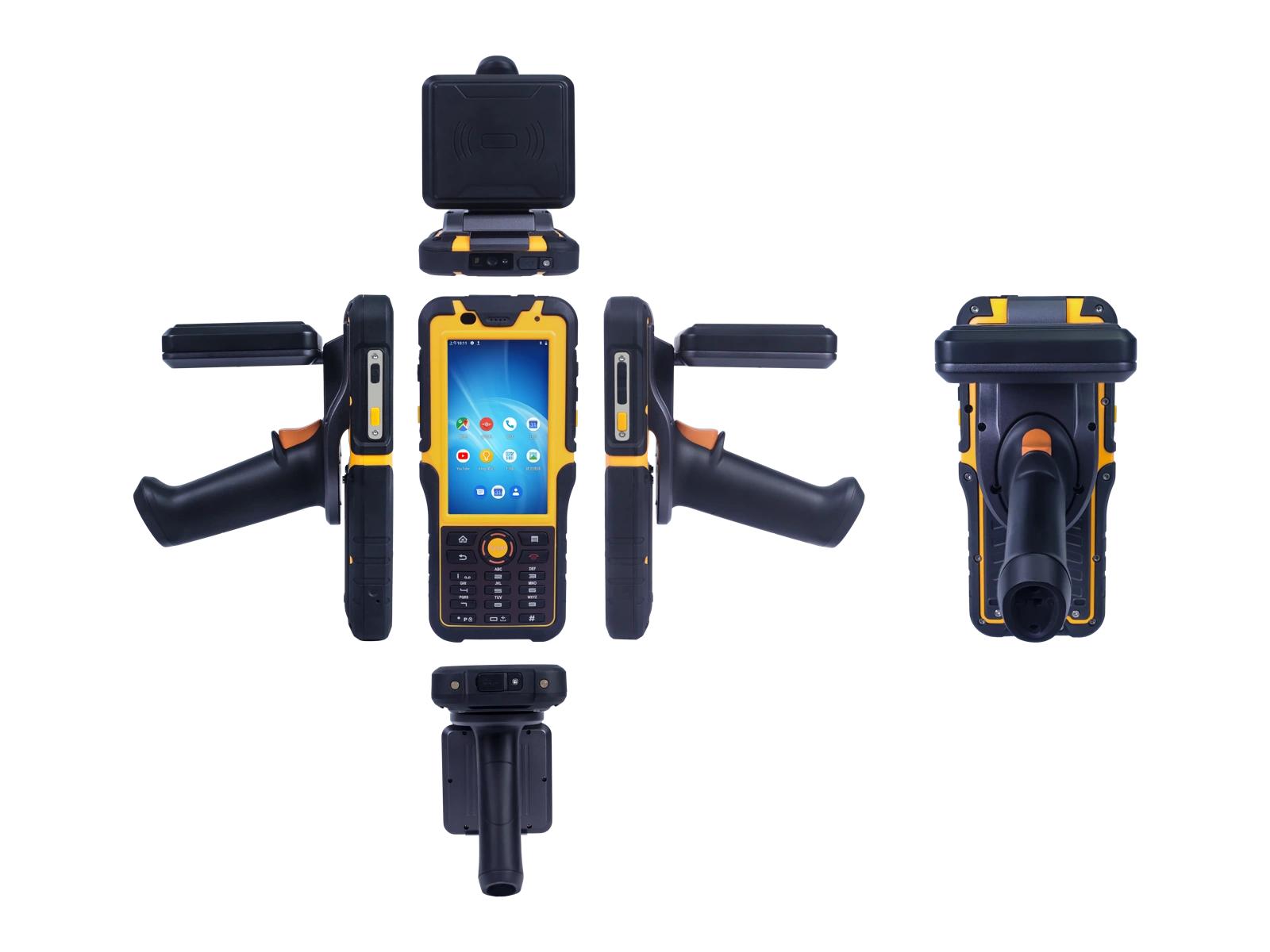

Diseño de vista múltiple
Imágenes del producto · la configuración varía según el modelo · seleccione una imagen para ampliarla
01 / APPLICATION FIT
Adapte el terminal a su flujo de trabajo.
Para integradores de logística, proveedores de WMS y operadores de almacén: valide el escaneo con respecto a la distancia de la estantería, el tamaño de la etiqueta, el material y la iluminación.
Preparación de pedidos y movimientos de mercancías
Transferencia logística y captura de etiquetas
Elija alrededor de los bastidores y la distancia de funcionamiento.
El R50UB utiliza un motor de escaneo EX30 1D/2D con 8 GB de RAM y 128 GB de almacenamiento. Evalúe el escaneo repetido con el agarre y el flujo de trabajo previsto. La distancia de lectura depende del tamaño de la etiqueta, la calidad de impresión, el contraste, la iluminación y la orientación; validar con muestras reales de etiquetas.
02 / ONE PLATFORM, APPLICATION CONFIGURATIONS
Elija la configuración de captura para la tarea.
Comparar expansión modular, código de barras y NFC, escaneo de rango extendido e inspección Ex. Compare las configuraciones de módulo, memoria y sistema operativo, y luego revise las especificaciones técnicas correspondientes.
Expansión modularS50
Plataforma de integración portátil y modular resistente
6GB / 64GB · 4G LTEVer especificaciones y aplicaciones ↗
Código de barras E20 + NFCR50
Código de barras y NFC recolección de datos de mano
6GB / 64GB · 4G LTEVer especificaciones y aplicaciones ↗Código de barras de rango extendido EX30R50UB
Recopilación de datos de código de barras de rango extendido
8G / 128G · 4G LTEVer especificaciones y aplicaciones ↗
NFC / ATEXS50EX
Instrumento de inspección intrínsecamente seguro
8GB / 128GB · 4G LTEVer especificaciones y aplicaciones ↗| Criterios de selección | S50 | R50 | R50UB | S50EX |
|---|---|---|---|---|
| Captura & aplicación | Modular expansion | E20 barcode + NFC | EX30 extended-range barcode | NFC / ATEX |
| RAM / almacenamiento | 6GB / 64GB | 6GB / 64GB | 8G / 128G | 8GB / 128GB |
| Versiones de SO y compatibilidad | Android 9/10/11/13 (Continuous updates) | Android 9/10/11/13 (Continuous updates) | Android 9/10/11/13 (Continuous updates) | Android 11/13 (Continuous updates) |
| Pedido & configuración | Confirm modules & project configuration | 05121041 | 05121043 | 05121021 |
RFID, código de barras, NFC, RS232 y la batería más grande son configuraciones opcionales del S50; las combinaciones dependen de la construcción del dispositivo. La capacidad Ex se aplica solo al modelo certificado S50EX y a la configuración aprobada.
03 / CAPTURE & INTEGRATION
Conecte los datos de negocio a través de etiquetas e interfaces.
Revise protocolos, condiciones de lectura, combinaciones de módulos e integración de software para códigos de barras, etiquetas y periféricos.
| Motor de escaneo | 1D/2D Barcode Scan Engine |
|---|---|
| Módulo de código de barras EX30 | Sensor technology: global shutter Resolution: 1280*800 pixels Illumination: white LED Aimer: laser pointer(dot) Motion Tolerance: near(up to 6 m/s [19.7 ft/s] ) Far(up to 0,9 m/s [3.0 ft/s]) Field of view: Near(horizontal: 42.5° ±2°, vertical: 27.4° ±2°) FAR(horizontal: 11.4° ±1°, vertical: 7.2° ±1°) Symbol Contrast: 20% |
La distancia de lectura de la EX30 varía según el tamaño de la etiqueta, la calidad de impresión, el contraste y la iluminación. Comparta distancias de destino, etiquetas de muestras y condiciones de bastidor, y luego valide en muestras. Un único rango no se aplica a todas las etiquetas.
Validar etiquetas reales
Comparta formatos de códigos de barras, protocolos de etiquetas, material, tamaño y distancia de lectura de destino.
Integrar aplicaciones de negocio
Confirme las versiones de Android, la implementación de aplicaciones, el acceso a módulos, los flujos de trabajo sin conexión y la transferencia de datos.
Revisar energía y accesorios
Revise los cambios, la carga, las empuñaduras, las correas y los módulos opcionales, y luego valide la configuración completa.
04 / MODEL-SPECIFIC SPECIFICATIONS
Especificaciones técnicas de R50UB
Revise el hardware, el software, las interfaces y las especificaciones ambientales del modelo seleccionado. Las combinaciones de SO y módulo se confirman para la configuración de entrega.
Hardware & pantalla
| CPU | ARM Cortex A73 Octa-core (2.0GHz) |
|---|---|
| GPU | Arm Mali–G72 MP3 |
| RAM | 8GB |
| Memoria interna | 128GB |
| Memoria externa | Micro SD card (T-FLASH card), max 1TB |
| Cámara principal | 13.0MP(AF) with flash led |
| Cámara de Sub | N/A |
| Batería | 5000mAh |
| Exhibición | 4.5 inch IPS/AFFS 540*960 QHD industrial 500nit Sunlight Readable |
| Panel táctil | Capacitive/frosted tempered film supports glove touch/spray/active capacitive pen |
Comunicaciones & conectividad
| Llamada de teléfono | GSM /WCDMA/VoLTE |
|---|---|
| 2G | GSM/EDGE/GPRS/WAP |
| Banda 2G | GSM (B2/3/5/8） |
| 3G | WCDMA 3.75G (HSDPA+42.2Mbps, HSUPA+11.5Mbps) |
| Banda 3G | WCDMA(B1/2/5/8) |
| 4G | FDD: 150Mbps down, 50Mbps UP TDD: 150Mbps , 50Mbps up |
| Banda 4G | TD-LTE（B38/39/40/41); FDD LTE（B1,B2,B3,B4,B5,B7,B8,B12,B17,B20,B28) |
| Wi-Fi | Dual-band WIFI(2.4GHz/5Ghz)single stream 802.11 a/b/g/n/ac |
| Bluetooth | 5.0 Low Energy (LE) |
Interfaces, sensores y posicionamiento
| Tarjeta SIM | 1.8/3.3V SIM |
|---|---|
| Tarjeta del TF | Micro SD card (T-FLASH card), max 1TB |
| Auriculares | 3.5mm (CTIA） |
| Interfaz de carga | Type-C & 2pin pogo pin |
| Interfaz de datos | USB Type-C (OTG)*1 |
| Sensor de gravedad | support |
| Sensor de campo magnético | support |
| Sensor de movimiento | support |
| Sensor de giroscopio | support |
| Sensor de luz | support |
| Sensor de aceleración | support |
| Cargador | 5.0V 2A-10W |
| Navegación | GPS+Beidou+Glonass+AGPS+SBAS (EPO 2.5m) |
Diseño mecánico
| Tamaño | 200*92*27mm (L×W×H) |
|---|---|
| Peso | 420g |
| Color & material | Gray (ABS+PC) + Black (TPU) |
Medio ambiente & fiabilidad
| A prueba de sacudidas | 1-19Hz/1.0mm; 19-200Hz/1.0g |
|---|---|
| A prueba de caídas /IK | MIL-STD-810G/Method516.6/Procedure IV & Touch Panel IK05 |
| A prueba de agua | Class 7 (IEC 60529) |
| A prueba de polvo | Class 6 ( IEC 60529 ) |
| Temperatura de funcionamiento | -20°C to 55°C |
| Temperatura de almacenamiento | -40°C to 80°C |
| Fiabilidad | MTBF>5000h; MTTR<0.5h |
| RH | 5%RH-95% |
| Altitud de operación | Max: 4,500 m（15,000 feet） |
OS & servicio
| OS | Android 9/10/11/13 (Continuous updates) |
|---|---|
| Garantía | 24 months (12-month battery warranty) |
05 / RESOURCES & DELIVERY
Desde la selección hasta la entrega del proyecto.
Descargue la documentación del modelo seleccionado y revise el software, los módulos, las etiquetas, los accesorios y el volumen de implementación con SOTEN.
PDF / R50UBFicha técnica de R50UBHardware · interfaces · módulos de captura · entornoV2.0 ↗OEM / ODMIngeniería e integración de proyectosIntegración de sistemas · módulos · validación de muestrasExplorar ingeniería ↗
Consulta de configuración S50 ↗Consulta de configuración de R50 ↗Consulta de configuración de R50UB ↗Consulta de configuración de S50EX ↗
Definir el flujo de trabajo
Regiones de implementación, flujo de trabajo, condiciones de operación y software de negocios.
Validar módulos e integración
Etiquetas reales, protocolos de interfaz, versiones de SO y accesorios de dispositivos.
Confirmar construcción y entrega
Modelo exacto, lista de configuraciones, volumen, pruebas y programa de implementación.
Selección e integración del sistema R50UB
Utilice los módulos de captura enumerados para R50UB. Prepare muestras de códigos de barras, etiquetas o tarjetas y compruebe los protocolos, las condiciones de lectura, los SDK y la sincronización sin conexión con un flujo de trabajo real.
Para: Proveedores de software de almacén y activos, integradores de RFID y compradores de dispositivos de campo
Compruebe las hojas de datos del modelo · Preparar SDK e interfaces de aplicación · Discuta la configuración de su proyecto
