HUGEROCK / S50 HANDHELD PLATFORM
R50جهاز محمول لجمع بيانات الباركود وNFC
اربط مسح باركود E20 وقراءة NFC بسير العمل المتنقل للتتبع والتخزين وتفتيش الأصول.
4.5″ / 540×9604G LTE5000mAhIP676GB / 64GB
R50 — عرض المنتج

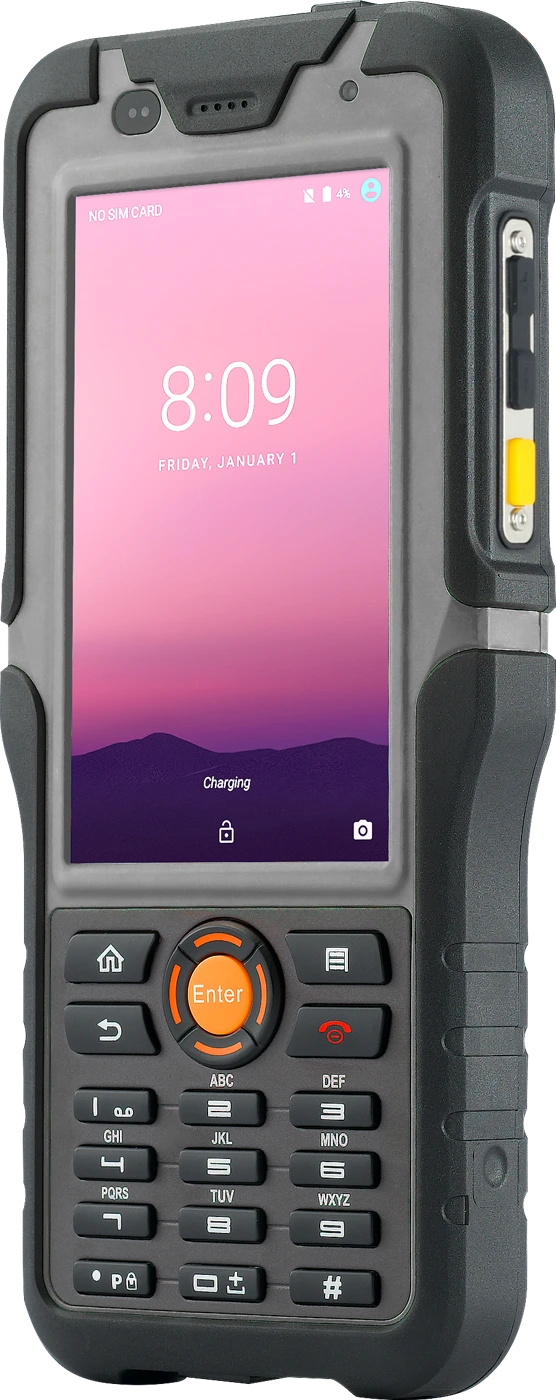

هيكل منصة مشتركة

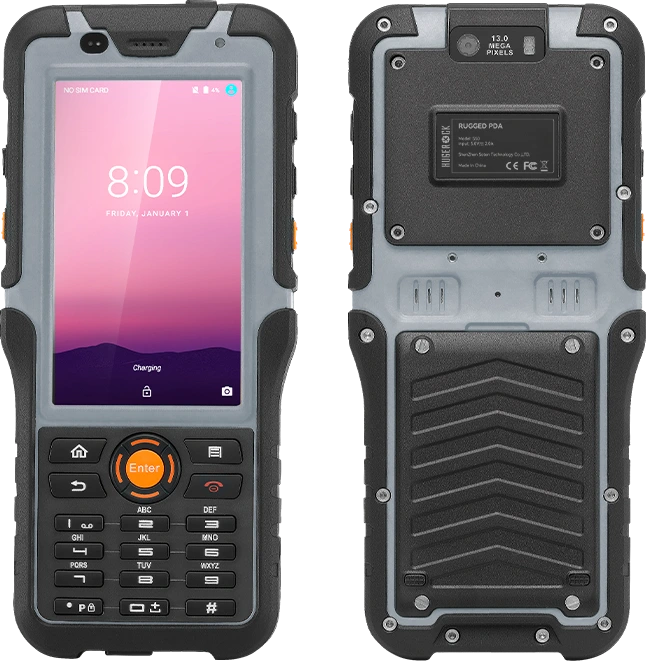

هيكل مشترك للمنصة أمامي وخلفي
تصميم منصة مشتركة
هيكل منصة مشتركة
مثال على تعبئة المنصة وملحقاتها
صور المنتجات · تختلف التشكيلات حسب النموذج · انقر على صورة للتكبير
01 / APPLICATION FIT
توافق المحطة الطرفية مع تدفق عملك.
بالنسبة لمقدمي برامجيات المخازن والإنتاج ومدمجي الأصول: التحقق من صحة أشكال رموز الأعمدة المتوازية، وبروتوكولات NFC المدى، ومسافات القراءة.
جرد الأصول وتفتيش المعدات
التحقق من علامات NFC والسجلات
إدخال البيانات المحصلة في نظم الأعمال.
يستخدم R50 وحدة باركود E20 ووحدة NFC لجمع بيانات المواد والوسوم والأصول. تدعم لوحة المفاتيح الفعلية وواجهة اللمس سير العمل المتنقل. اختبر ملصقات عيّنة وتكامل البرامج مع تطبيق WMS أو MES أو إدارة الأصول لديك.
02 / ONE PLATFORM, APPLICATION CONFIGURATIONS
اختار تشكيل التقاط للمهمة.
مقارنة التوسع النموذجي، والرمز الشريطي وNFC المدى، والمسح الممتد المدى، والتفتيش على الانفجارات. مقارنة تشكيلات الوحدات والذاكرة ونظام التشغيل، ثم استعراض المواصفات التقنية المناظرة.
التوسع النموذجيS50
منصة تكامل محمولة ونموذجية متينة
6GB / 64GB · 4G LTEالمواصفات والتطبيقاتE20 رمز الأعمدة المتوازية + NFCR50
جهاز محمول لجمع البيانات باستخدام رموز الأعمدة المتوازية وNFC
6GB / 64GB · 4G LTEالمواصفات والتطبيقات
رمز شريطي EX30 ذي مدى واسعR50UB
جهاز محمول لجمع بيانات رموز الأعمدة المتوازية
8G / 128G · 4G LTEالمواصفات والتطبيقات
NFC / ATEXS50EX
جهاز تفتيش محمول آمن أصلا
8GB / 128GB · 4G LTEالمواصفات والتطبيقات| معايير الاختيار | S50 | R50 | R50UB | S50EX |
|---|---|---|---|---|
| التسجيل والتطبيق | Modular expansion | E20 barcode + NFC | EX30 extended-range barcode | NFC / ATEX |
| ذاكرة الوصول العشوائي/التخزين | 6GB / 64GB | 6GB / 64GB | 8G / 128G | 8GB / 128GB |
| نسخ نظام التشغيل والتوافق | Android 9/10/11/13 (Continuous updates) | Android 9/10/11/13 (Continuous updates) | Android 9/10/11/13 (Continuous updates) | Android 11/13 (Continuous updates) |
| الطلب والتشكيل | Confirm modules & project configuration | 05121041 | 05121043 | 05121021 |
RFID، شفرة الأعمدة المتوازية، NFC، RS232 والبطارية الأكبر هي تشكيلات اختيارية S50؛ تعتمد التركيبات على بناء الجهاز. ولا تنطبق القدرة على التعرض للانفجار إلا على النموذج S50EX المعتمد والتشكيلة المعتمدة.
03 / CAPTURE & INTEGRATION
ربط بيانات الأعمال التجارية من خلال العلامات والوصلات البينية.
استعراض البروتوكولات، وشروط القراءة، وتجميع الوحدات، وتكامل البرامجيات للرموز المتوازية، والعلامات، والأجهزة الطرفية.
| البروتوكول الموحد | ISO14443A/B,ISO15693，NFC |
|---|---|
| محرك مسح | E20 Barcode Module |
| معيار الوسم | M1(S50、S70)、CPU、NFC |
| 2D | QR Code, Micro QR, Data Matrix, PDF417, Micro PDF417, Aztec, Maxicode, Hanxin code, Dotcode, Composite. |
| مسافة القراءة والكتابة | 2-5cm |
| 1D | Code 128 ( ISBT 128, AIM 128, GSI 128 ), EAN-13, EAN-8, UPC-E, UPC-A, ISBN, ISSN, Code11, Interleaved 2 of 5, Code39, Code93, Code32, Codabar, Matrix 2 of 5, Industrial 25, IATA25, MSI Plessey, GSI DataBar, Plessey, Febraban. |
مسافة القراءة والكتابة المحددة لـ NFC هي 2–5cm. تعتمد النتائج على الوسوم واتجاه الهوائي والمواد القريبة. تدعم قراءة الوسوم تكامل سير العمل؛ ويتطلب التحقق من الهوية بيانات اعتماد وبرامج وقواعد عمل مناسبة.
التحقق من صحة العلامات الحقيقية
تقاسم أشكال رموز الأعمدة المتوازية، وبروتوكولات الوسم، والمواد، والحجم، والمسافة المستهدفة للقراءة.
دمج تطبيقات الأعمال
تأكيد إصدارات نظام Android، ونشر التطبيقات، والوصول إلى الوحدات، وتدفقات العمل خارج الشبكة، ونقل البيانات.
الطاقة والملحقات
استعراض التغييرات، والتحميل، والمقابض، والأحزمة، والوحدات الاختيارية، ثم التحقق من التشكيل الكامل.
04 / MODEL-SPECIFIC SPECIFICATIONS
R50 — المواصفات التقنية
(ب) استعراض المعدات والبرامجيات والوصلات البينية والمواصفات البيئية للنموذج المختار. تؤكد مجموعات نظم التشغيل والوحدات النموذجية لتشكيل التنفيذ.
المعدات الحاسوبية
| CPU | ARM Cortex A73 octa-core(2.0GHz ) |
|---|---|
| وحدة المعالجة المركزية | Arm Mali–G72 MP3 |
| RAM | 6GB |
| الذاكرة الداخلية | 64GB |
| الذاكرة الخارجية | Micro SD card ( T-FLASH card), max 1TB |
| الكاميرا الرئيسية | 13.0MP(AF) with flash led |
| الغرفة الفرعية | N/A |
| البطارية | 5000mAh (Replaceable battery) |
| عرض | 4.5 inch IPS/AFFS 540*960 QHD industrial 500nits |
| لوحة لمس | Capacitive/frosted tempered film supports glove touch/spray/active capacitive pen |
الاتصالات والتوصيل
| مكالمة هاتفية | GSM /WCDMA/VoLTE |
|---|---|
| 2G | GSM/EDGE/GPRS/WAP |
| نطاق التردد 2G | GSM (B2/3/5/8） |
| 3G | WCDMA 3.75G (HSDPA+42.2Mbps, HSUPA+11.5Mbps) |
| نطاق التردد 3G | WCDMA(B1/2/5/8) |
| 4G | FDD: 150Mbps down, 50Mbps UP TDD: 150Mbps , 50Mbps up |
| نطاق التردد 4G | TD-LTE（B38/39/40/41); FDD LTE（B1,B2,B3,B4,B5,B7,B8,B12,B17,B20,B28) |
| اتصال لاسلكي | Dual-band WIFI (2.4GHz/5Ghz) single stream 802.11 a/b/g/n/ac |
| بلوتوث | 5.0 Low Energy (LE) |
الوصلات البينية وأجهزة الاستشعار وتحديد المواقع
| بطاقة SIM | 1.8/3.3V SIM card |
|---|---|
| بطاقة TF | Micro SD card ( T-FLASH card), max 1TB |
| سماعات رأس | 3.5mm (CTIA） |
| وصلة بينية للتحميل | Type-C & 2pin pogo pin |
| وصلة بينية للبيانات | USB Type-C (OTG)*1 |
| جهاز استشعار الجاذبية | support |
| جهاز استشعار المجال المغناطيسي | support |
| جهاز استشعار الحركة | support |
| جهاز استشعار جيروسكوبي | support |
| جهاز استشعار الضوء | support |
| جهاز استشعار التسارع | support |
| شاحن | 5.0V 2A-10W |
| الملاحة | GPS+Beidou+Glonass+AGPS+SBAS (EPO 2.5m) |
التصميم الميكانيكي
| الحجم | 200*92*27mm（L×W×H） |
|---|---|
| الوزن | 420g |
| اللون والمواد | Gray (ABS+PC) + Black (TPU) |
البيئة والموثوقية
| مقاومة للهز | 1-19Hz/1.0mm; 19-200Hz/1.0g |
|---|---|
| مقاومة للسقوط/IK | MIL-STD-810G/Method516.6/Procedure IV & Touch Panel IK05 |
| مقاومة للماء | Class 7 ( IEC 60529 ) |
| مقاومة للتغبار | Class 6 ( IEC 60529 ) |
| درجة حرارة التشغيل | -20°C to 55°C |
| درجة حرارة التخزين | -40°C to 80°C |
| الموثوقية | MTBF>5000h; MTTR<0.5h |
| الموارد البشرية | 5%RH-95% |
| ارتفاع التشغيل | Max: 4,500 m（15,000 feet） |
التشغيل والخدمة
| نظام التشغيل | Android 9/10/11/13 (Continuous updates) |
|---|---|
| الضمان | 24 months (12-month battery warranty) |
05 / RESOURCES & DELIVERY
من الاختيار إلى إنجاز المشروع.
تنزيل وثائق النموذج المختار، ثم استعراض البرمجيات، والوحدات، والعلامات، والتجهيزات، وحجم النشر مع SOTEN.
PDF / R50R50 — ورقة المواصفات التقنيةمعدات حاسوبية · وصلات بينية · وحدات استيعاب · بيئةV2.0 ↗OEM / ODMالهندسة وتكامل المشاريعتكامل النظم؛ وحدات القياس؛ التحقق من صحة العيناتاستكشاف الهندسة
S50 — استفسار عن التهيئة ↗R50 — استفسار عن التهيئة ↗R50UB — استفسار عن التهيئة ↗S50EX — استفسار عن التهيئة ↗
تحديد سير العمل
مناطق النشر، وتدفق العمل، وظروف التشغيل، وبرامجيات الأعمال.
التحقق من صحة الوحدات النموذجية والتكامل
علامات حقيقية، بروتوكولات وصلات بينية، نسخ من نظم التشغيل وملحقاتها.
تأكيد البناء والتسليم
النموذج الدقيق، وقائمة التشكيلات، والحجم، والاختبار، والجدول الزمني للنشر.
R50 — الاختيار وتكامل الأنظمة
استخدم وحدات التجميع المدرجة بالنسبة للعامل R50. إعداد عينات من رموز الأعمدة المتوازية أو البطاقات أو البطاقات والتحقق من البروتوكولات، وشروط القراءة، ومجموعات برامج التطوير الحاسوبي، والتزامن خارج الشبكة مع تدفق العمل الحقيقي.
لمقدمي برامجيات المخازن والأصول، ومدمجي نظم RFID، ومشتري الأجهزة الميدانية
تحقق من صحائف البيانات النموذجية · إعداد حزم SDK وواجهات التطبيقات · مناقشة تشكيل مشروعك
