7 英寸工业智能终端K70
7 英寸 · 紧凑安装与近场识读
01 / APPLICATION FIT
从安装位置，到业务流程。
先确认安装空间、供电与显示要求，再核对系统版本、业务软件、外设协议及所需模块。选配功能按具体交付配置确认。
01 / FIELD WORKFLOW
农机导航与作业位置服务
02 / FIELD WORKFLOW
工程车辆位置与航向采集
03 / FIELD WORKFLOW
车辆智能化系统集成
同时获取车辆位置与航向
将 UM982 双天线 RTK 定位定向、10.1 英寸高亮显示与车载接口集成于同一终端，面向农机导航、工程车辆位置服务和设备集成合作伙伴。
面向农机导航方案商、工程车辆调度服务商与车辆智能化集成商，将位置、航向和作业界面接入自有软件。结合差分服务、双天线安装基线、车辆供电与控制系统进行验证；自动驾驶与作业控制由配套系统实现。
02 / MODEL SELECTION
三个尺寸平台，匹配不同工作现场。
以屏幕尺寸和安装空间确定平台，再对照亮度、存储、供电、系统版本与业务模块选择型号。各型号保留独立的功能配置和环境规格。
7 英寸工业智能终端
8 英寸车载与固定式终端K80
8 英寸 · 车辆与设备工作台
10.1 英寸工业人机交互终端K101
10.1 英寸 · 大屏交互与定位定向
| 型号 | 屏幕 / 分辨率 | 亮度 | 内存 / 存储 | 供电 | 系统版本与兼容 | 业务配置 |
|---|---|---|---|---|---|---|
| K70 ↗ | 7″ IPS/AFFS / 720×1280 | 1000 nits | 6GB / 64GB | DC 12V | Android 9 / 10 / 11 / 13 | 可选 RFID / 工业接口 |
| K70S ↗ | 7″ IPS/AFFS / 720×1280 | 1000 nits | 6GB / 64GB | DC 12V | Android 9 / 10 / 11 / 13 | 可选 RFID / 工业接口 |
| RK70 ↗ | 7″ IPS/AFFS / 720×1280 | 1000 nits | 6GB / 64GB | DC 12V | Android 9 / 10 / 11 / 13 | NFC 读写 |
| K80 ↗ | 8″ IPS/AFFS / 1200×1920 | 1000 nits | 6GB / 64GB | DC 9–24V / 3A / 27W | Android 9 / 10 / 11 / 13 | 可选 RFID / 工业接口 |
| RK80 ↗ | 8″ IPS/AFFS / 1200×1920 | 1000 nits | 8GB / 128GB | DC 9–24V / 3A / 27W | Android 11 / 13 | NFC 读写 |
| K101 ↗ | 10.1″ IPS/AFFS / 1200×1920 | 500 nits | 6GB / 64GB | DC 12V | Android 9 / 10 / 11 / 13 | 可选 RFID / 工业接口 |
| K101H ↗ | 10.1″ IPS/AFFS / 1200×1920 | 1000 nits | 6GB / 64GB | DC 12V | Android 9 / 10 / 11 / 13 | 可选 RFID / 工业接口 |
| K101S ↗ | 10.1″ IPS/AFFS / 1920×1200 | 1000 nits | 6GB / 64GB | DC 9–24V / 3A / 27W | Android 11 / 13 | 横屏 / 可选串口、NFC、RTK、OBD CAN |
| RK101 ↗ | 10.1″ IPS/AFFS / 1200×1920 | 1000 nits | 8GB / 128GB | DC 9–24V / 3A / 27W | Android 11 / 13 | NFC 读写 |
| GK101M ↗ | 10.1″ IPS/AFFS / 1200×1920 | 1000 nits | 8GB / 128GB | DC 9–24V / 3A / 27W | Android 9 / 10 / 11 / 13 | UM982 RTK 定位 / 双天线定向 |
可横向滚动查看完整对照。点击型号查看独立规格；功能模块、线材和附件按项目配置确认。
03 / MODULES & INTEGRATION
把显示、识读和设备接口连接起来。
结合差分服务、天线安装与现场卫星条件，验证定位、航向及业务软件接入。

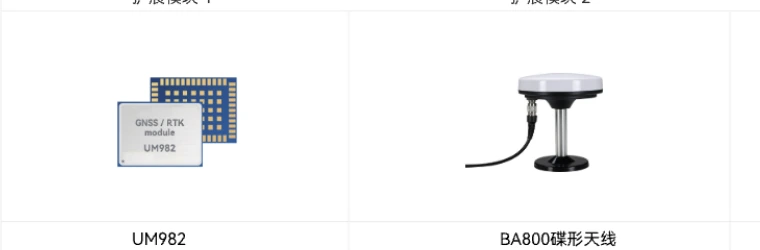

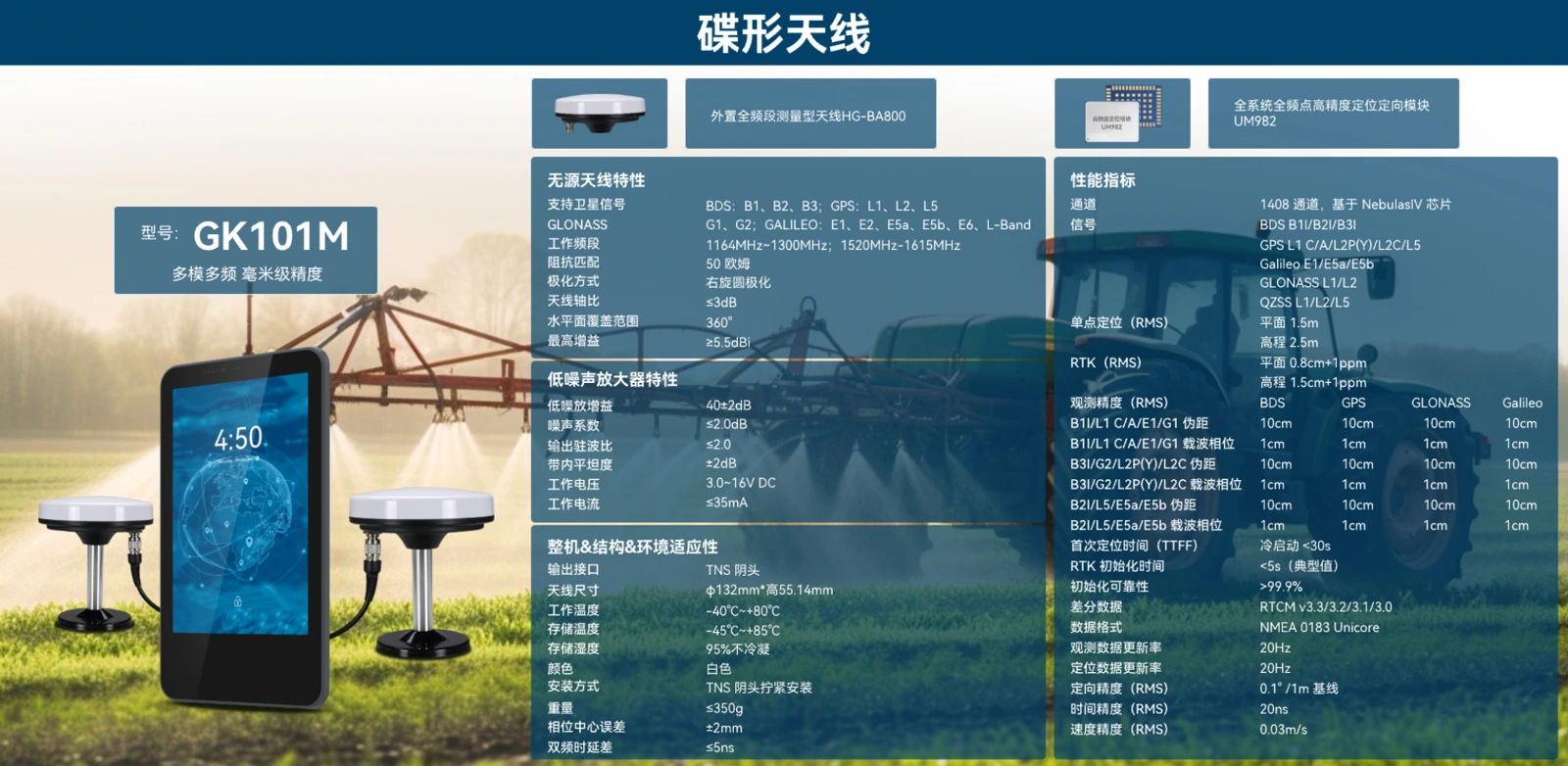

| 接收机 | UM982 / Nebulas IV / 1408 channels |
|---|---|
| 定位与定向 | 全系统全频点 RTK / 双天线定向 |
| 卫星信号 | BDS B1I/B2I/B3I; GPS L1 C/A/L2P(Y)/L2C/L5; Galileo E1/E5a/E5b; GLONASS L1/L2; QZSS L1/L2/L5 |
| 单点定位精度（RMS） | 平面 1.5m / 高程 2.5m |
| RTK 精度（RMS） | 平面 0.8cm + 1ppm / 高程 1.5cm + 1ppm |
| 定向精度（RMS） | 0.1° / 1m 基线 |
| 首次定位时间 | 冷启动 <30s |
| RTK 初始化时间 | <5s（典型值） |
| 初始化可靠性 | >99.9% |
| 差分数据 | RTCM v3.3 / v3.2 / v3.1 / v3.0 |
| 数据格式 | NMEA 0183 / Unicore |
| 观测 / 定位更新率 | 20Hz / 20Hz |
| 时间精度（RMS） | 20ns |
| 速度精度（RMS） | 0.03m/s |
| 碟型天线 | HG-BA800 |
| 天线频率 | 1164–1300MHz / 1520–1615MHz |
| 阻抗 / 极化 | 50Ω / 右旋圆极化 |
| 轴比 / 水平覆盖 | ≤3dB / 360° |
| 最高增益 / 低噪放增益 | ≥5.5dBi / 40±2dB |
| 噪声系数 / 输出驻波比 | ≤2dB / ≤2.0 |
| 带内平坦度 | ±2dB |
| 天线工作电压 / 电流 | 3–16V DC / ≤35mA |
| 天线输出接口 | TNS 阴头 |
| 天线尺寸 / 重量 | Φ132 × 55.14mm / ≤350g |
| 天线工作 / 存储温度 | -40°C to 80°C / -45°C to 85°C |
| 相位中心误差 / 双频时延差 | ±2mm / ≤5ns |

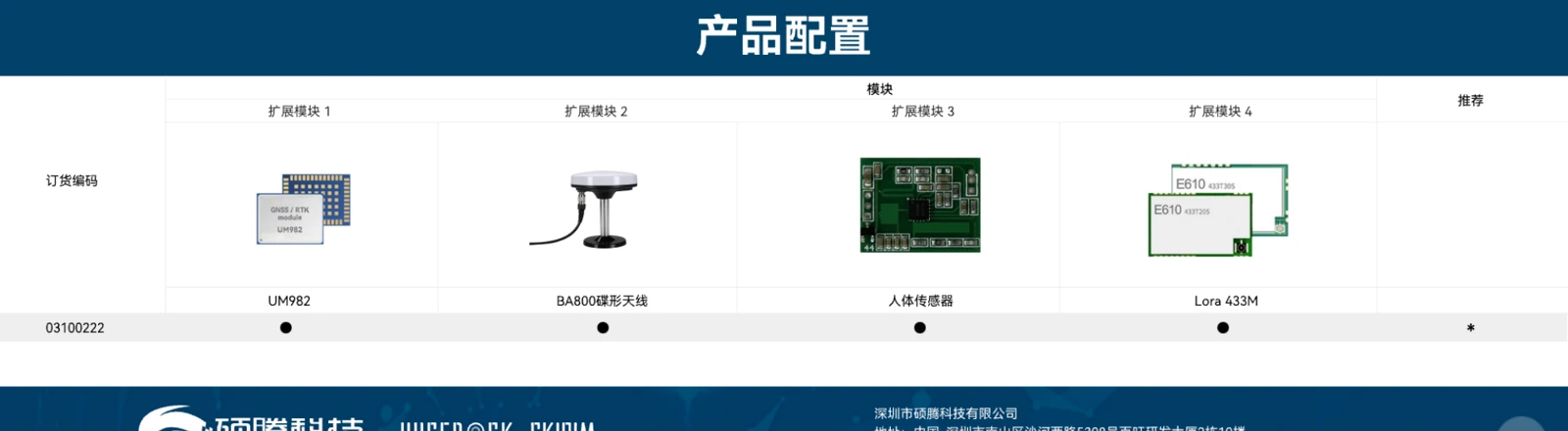

| 订货型号代码 | 03100222 |
功能模块、接口引出方式与安装附件需随配置核对。选配能力不代表各型号均已内置，也不代表所有模块可同时安装。
04 / TECHNICAL SPECIFICATIONS

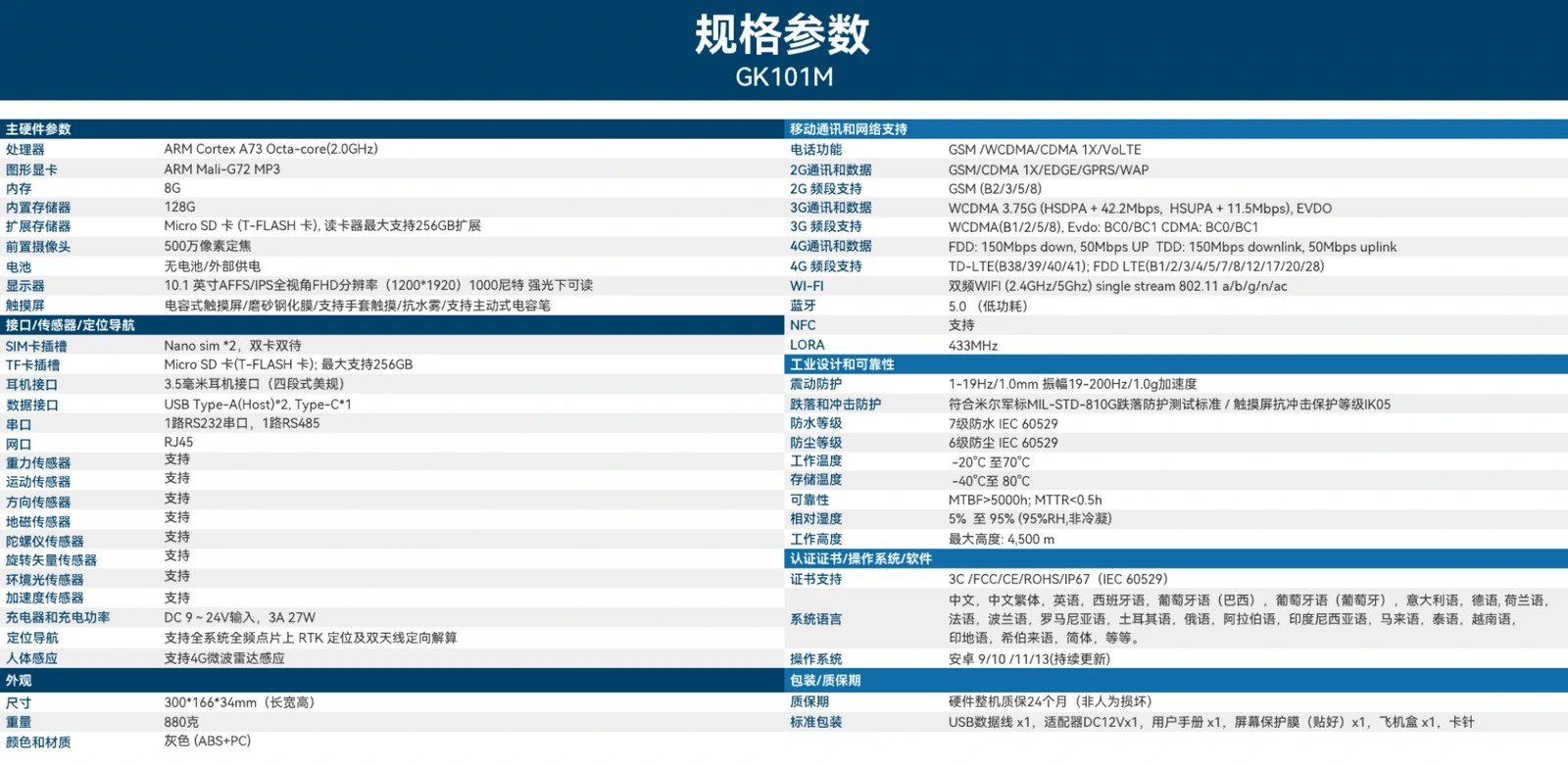

GK101M 独立技术规格
对照当前型号的显示、供电、环境适应性和系统版本，确认与项目部署条件的匹配。
| 处理器 | ARM Cortex A73 / Octa-core / 2.0GHz |
|---|---|
| 图形处理器 | ARM Mali-G72 MP3 |
| 内存 / 存储 | 8GB / 128GB |
| 扩展存储 | Micro SD，最大 256GB |
| 显示屏 | 10.1″ IPS/AFFS / 1200×1920 / 1000 nits |
| 触控 | 电容式 / 磨砂钢化膜 / 支持手套触摸、抗水雾、主动式电容笔 |
| 前置摄像头 | 500 万像素定焦 |
| 电池与供电方式 | 无内置电池 / 外部供电 |
| 外部供电 | DC 9–24V / 3A / 27W |

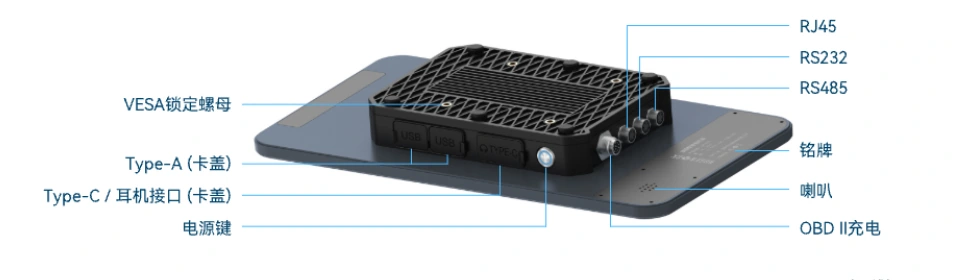

| 数据接口 | USB Type-A (Host) ×2 / Type-C ×1 |
| SIM / TF 卡槽 | Nano SIM ×2，双卡双待 |
| 耳机接口 | 3.5mm / CTIA |
| 传感器 | 重力 / 运动 / 地磁 / 陀螺仪 / 环境光 / 加速度 |
| 人体感应 | 支持微波雷达感应 |
| 串口 | RS232 ×1 / RS485 ×1 |
| 网口 | RJ45 |
| NFC | 支持 |

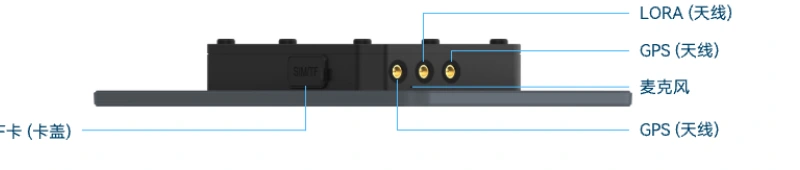

| LoRa | 433MHz |
| 定位导航 | 全系统全频点 RTK 定位 / 双天线定向解算 |
| 2G 频段 | GSM B2 / B3 / B5 / B8 |
| 3G 频段 | WCDMA B1 / B2 / B5 / B8 |
| 3G 数据 | WCDMA 3.75G / HSDPA+ 42.2Mbps / HSUPA+ 11.5Mbps |
| 4G 频段 | TD-LTE B38 / B39 / B40 / B41; FDD-LTE B1 / B2 / B3 / B4 / B5 / B7 / B8 / B12 / B17 / B20 / B28 |
| 4G 数据 | FDD / TDD: 150Mbps down / 50Mbps up |
| Wi-Fi | 2.4GHz / 5GHz / 802.11 a/b/g/n/ac |
| 蓝牙 | 5.0 / LE |

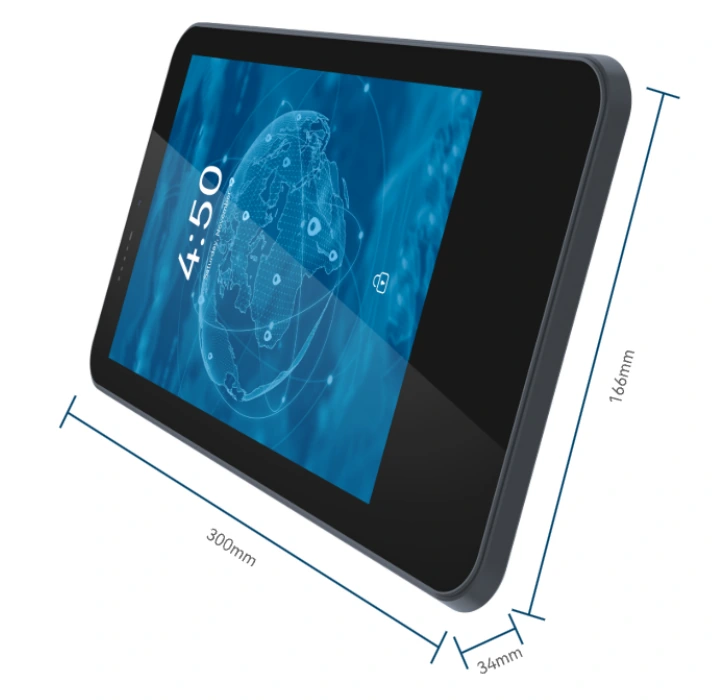

| 尺寸 | 300 × 166 × 34mm |
| 重量 | 880g |
| 颜色与材质 | 灰色 / ABS + PC |
| 防水 / 防尘 | 防水 7 级 / 防尘 6 级（IEC 60529） |
| 振动防护 | 1–19Hz / 1.0mm; 19–200Hz / 1.0g |
| 跌落与冲击防护 | MIL-STD-810G / Method 516.6 / Procedure IV / touch panel IK05 |
| 工作温度 | -20°C to 70°C |
| 存储温度 | -40°C to 80°C |
| 可靠性 | MTBF >5000h / MTTR <0.5h |
| 相对湿度 | 5%–95%（95%RH，非冷凝） |
| 工作海拔 | 4500m max |
| 认证 | 3C / FCC / CE / ROHS / IP67 |
| 系统版本与兼容 | Android 9 / 10 / 11 / 13 |
| 硬件整机质保 | 24 个月 |
| CDMA / EVDO 频段 | BC0 / BC1 |
05 / CONFIGURATION & DELIVERY
从选型评估，到项目部署。
与产品及工程团队核对需求，安排业务软件、功能模块和现场环境的组合验证。
咨询所选配置 ↗
提供安装尺寸、输入电压、外设协议和软件环境，获取适合项目的配置建议。
01 / DEFINE
明确业务与环境
部署地区、车辆或设备类型、屏幕可视性、安装空间与防护要求。
02 / VALIDATE
验证软件与模块
系统兼容性、业务应用、标签样品、差分服务及电源和线材的组合验证。
03 / DEPLOY
确认配置与交付
样机验证结果、整机型号、附件清单、预计数量及部署计划。
选型与系统接入：GK101M
结合精度目标、接收机配置、天线安装、差分来源和数据输出协议评估 GK101M。请区分基础 GNSS、RTD 与 RTK 配置，以真实现场测试确认业务软件接入。
适合：GIS 软件商、测绘服务团队与位置系统集成商
