01 / APPLICATION FIT
让终端适配您的作业流程。
面向 GIS 软件商、测绘与设施管理集成商，先明确精度指标、差分来源、卫星环境、天线安装与数据格式。
工程测量与移动定位
外接天线与行业设备集成
把定位指标转化为可验证的配置。
G60 提供 G60N、G60F 与 G60M 接收机配置，分别对应米级 RTD、双频 RTK 和多频 RTK 任务。应结合差分服务、天线、卫星可见度及遮挡环境完成样机验证；请以项目目标精度，在实际工作环境中完成系统验证。
02 / ONE PLATFORM, APPLICATION CONFIGURATIONS
按任务，选择采集配置。
区分模块化扩展、防爆巡检、条码与 NFC、专业定位配置。可按模块、内存与系统版本比较各型号，并查看对应技术规格。
模块化扩展 / T60L 配置T60
工业手持机与模块化集成平台
8GB / 128GB · 4G LTE查看独立规格与应用 ↗
NFC / ATEXT60EX
防爆巡检与 NFC 识读手持机
8GB / 128GB · 4G LTE查看独立规格与应用 ↗
E20 条码 + NFCR60
条码与 NFC 数据采集手持机
8GB / 128GB · 4G LTE查看独立规格与应用 ↗
米级 RTD / 双频 RTK / 多频 RTKG60
GNSS / RTD / RTK 定位手持机
8GB / 128GB · 4G LTE查看独立规格与应用 ↗| 选型要点 | T60 | T60EX | R60 | G60 |
|---|---|---|---|---|
| 采集与应用方向 | 模块化扩展 / T60L 配置 | NFC / ATEX | E20 条码 + NFC | 米级 RTD / 双频 RTK / 多频 RTK |
| 内存 / 存储 | 8GB / 128GB | 8GB / 128GB | 8GB / 128GB | 8GB / 128GB |
| 系统版本与兼容 | 安卓9/10/11/13（持续更新） | 安卓 9/10/11/13（持续更新） | 安卓 9/10/11/13（持续更新） | 安卓 9/10/11/13 (持续更新) |
| 订货与配置 | 按模块与项目确认 | 05121024 | 05121044 | 按模块与项目确认 |
T60 的 RFID、条码、定位、NFC 及 RS232 为可选配置，扩展位与模块组合按整机方案确认。防爆能力仅适用于 T60EX 对应认证型号及获批配置。
03 / CAPTURE & INTEGRATION
从标签与接口，连接业务数据。
围绕条码、标签、外设和移动软件，确认协议、识读条件、模块组合与系统接入。
| 要点 | G60N | G60F | G60M |
|---|---|---|---|
| 模块类别 | 多模单频 GNSS · 米级 RTD | 多模双频 GNSS · RTK | 多模多频全频段 GNSS · RTK |
| 通道 | 92 通道 | 184 通道 | 1408 通道，基于 NebulasIV |
| 单点定位精度 | 1.5m CEP（with SBAS）；2.0m CEP（without SBAS） | 1.5m CEP | 平面 1.5m；高程 2.5m（RMS） |
| 差分定位精度 | RTD: 1.5m CEP | RTK: ≤8mm + 1ppm CEP | RTK：平面 0.8cm + 1ppm；高程 1.5cm + 1ppm（RMS） |
| 导航输出频率 | 1–25Hz | 1–10Hz | 20Hz |
| 差分数据 | RTCM 3.3 | RTCM 3.x | RTCM V3.X |
| 数据格式 | NMEA 4.10, UBX binary, RTCM 3.3 | NMEA 0183 | NMEA-0183, Unicore |
RTD 与 RTK 是不同定位方案。精度指标依接收机、差分服务、天线、卫星可见度和工作环境而定。请结合项目的统计口径、水平与高程要求，在实际工况下完成系统验证。

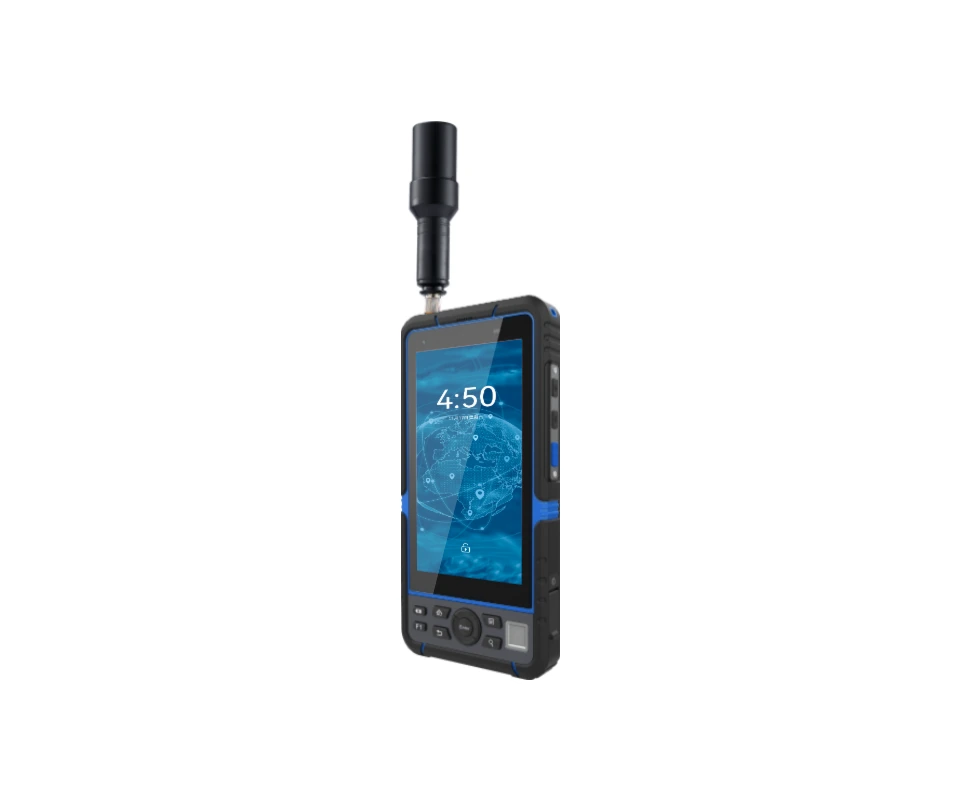

G60M 接收机规格
| 模块类别 | 多模多频全频段 GNSS · RTK |
|---|---|
| 跟踪信号 | BDS B1I/B2I/B3I/B1C/B2a/B2b*; GPS L1C/A/L1C*/L2P(Y)/L2C/L5; GLONASS G1/G2/G3*; Galileo E1/E5a/E5b/E6*; QZSS L1/L2/L5 |
| 通道 | 1408 通道，基于 NebulasIV |
| 单点定位精度 | 平面 1.5m；高程 2.5m（RMS） |
| 差分定位精度 | RTK：平面 0.8cm + 1ppm；高程 1.5cm + 1ppm（RMS） |
| 导航输出频率 | 20Hz |
| 冷启动 | <30s |
| 热启动 | <20s |
| 重捕获 / 辅助启动 | <1s |
| 差分数据 | RTCM V3.X |
| 数据格式 | NMEA-0183, Unicore |
| 惯性导航 | 无 |
对应螺旋天线
| 天线类别 | 多星多频全向 |
|---|---|
| 天线频段 | BDS B1/B2/B3; GPS L1/L2; GLONASS G1/G2; GALILEO E1/E5b |
| 天线尺寸 | φ27.5×107.5mm |
| 安装方式 | SMA 90° 全向 |
| 水平覆盖 | 0–360° |
| 阻抗 | 50Ω |
| 极化方式 | 右旋圆极化 |
| 轴比 | ≤3dB |
| 增益 | 33±2dB |
| 最高增益 | 2.5dBi |
| 噪声系数 | ≤1.5dB |
外置测量天线选配 · HG-BA600 / HG-BA800
HG-BA600
| 支持信号 | BDS B1/B2/B3; GPS L1/L2; GLONASS G1/G2; Galileo E1/E5b |
|---|---|
| 工作频段 | 1197–1278MHz; 1559–1605MHz |
| 阻抗 | 50Ω |
| 极化方式 | 右旋圆极化 |
| 轴比 | ≤3dB |
| 水平覆盖 | 360° |
| 最高增益 | ≥5.5dBi |
| 低噪放增益 | 40±2dB |
| 噪声系数 | ≤2.0dB |
| 输出驻波比 | <2.0 |
| 带内平坦度 | ±2dB |
| 工作电压 | 3.0–16V DC |
| 工作电流 | ≤45mA |
| 输出接口 | TNS 阴头 |
| 尺寸 | φ132×45mm |
| 工作温度 | -40°C to +80°C |
| 存储温度 | -45°C to +85°C |
| 存储湿度 | 95% 不冷凝 |
| 颜色 | 白色 |
| 安装方式 | TNS 阴头拧紧安装 |
| 重量 | ≤320g |
| 相位中心误差 | ±2mm |
| 双频时延差 | ≤5ns |
HG-BA800
| 支持信号 | BDS B1/B2/B3; GPS L1/L2/L5; GLONASS G1/G2; GALILEO E1/E2/E5a/E5b/E6, L-Band |
|---|---|
| 工作频段 | 1164–1300MHz; 1520–1615MHz |
| 阻抗 | 50Ω |
| 极化方式 | 右旋圆极化 |
| 轴比 | ≤3dB |
| 水平覆盖 | 360° |
| 最高增益 | ≥5.5dBi |
| 低噪放增益 | 40±2dB |
| 噪声系数 | ≤2.0dB |
| 输出驻波比 | ≤2.0 |
| 带内平坦度 | ±2dB |
| 工作电压 | 3.0–16V DC |
| 工作电流 | ≤35mA |
| 输出接口 | TNS 阴头 |
| 尺寸 | φ132×55.14mm |
| 工作温度 | -40°C to +80°C |
| 存储温度 | -45°C to +85°C |
| 存储湿度 | 95% 不冷凝 |
| 颜色 | 白色 |
| 安装方式 | TNS 阴头拧紧安装 |
| 重量 | ≤350g |
| 相位中心误差 | ±2mm |
| 双频时延差 | ≤5ns |
验证真实标签
提供条码制式、标签协议、材质、尺寸与目标读距。
接入业务应用
确认 Android 版本、应用部署、模块调用方式、离线作业与数据回传要求。
核对工位与附件
结合班次、充电方式、手柄、绑带及选配模块，完成整机配置与样机验证。
04 / MODEL-SPECIFIC SPECIFICATIONS
G60 技术规格
按所选型号核对硬件、系统、接口与环境规格。系统版本和功能模块的组合兼容性随交付配置确认。
硬件与显示
| 处理器 | ARM Cortex A73 octa-core (2.0GHz ) |
|---|---|
| 图形显卡 | ARM Mali-G72 MP3 |
| 内存 | 8GB |
| 内置存储器 | 128GB |
| 扩展存储器 | Micro SD 卡（T-FLASH），最大支持 2TB |
| 后置主摄像头 | 1300万像素带自动对焦和电子闪光灯 |
| 前置摄像头 | 500万像素定焦 |
| 电池 | 9000mAh 锂聚合物电池 |
| 显示器 | 5.5英寸AFFS/IPS全视角 FHD分辨率1080*2160 工业级1000nits显示屏 |
| 触摸屏 | 电容式触摸屏/磨砂钢化膜/支持手套触摸/抗水雾/支持主动式电容笔 |
移动通信与连接
| 电话功能 | GSM /WCDMA/VoLTE |
|---|---|
| 2G通讯和数据 | GSM/EDGE/GPRS/WAP |
| 2G 频段支持 | GSM（B2/3/5/8） |
| 3G通讯和数据 | WCDMA 3.75G (HSDPA+42.2Mbps, HSUPA+11.5Mbps) |
| 3G 频段支持 | WCDMA(B1/2/5/8) |
| 4G通讯和数据 | FDD: 150Mbps down, 50Mbps UP TDD: 150Mbps , 50Mbps up |
| 4G 频段支持 | TDD-LTE（B38/39/40/41); FDD LTE（B1,B2,B3,B4,B5,B7,B8,B12,B17,B20,B28) |
| WI-FI | 双频WIFI (2.4GHz/5Ghz) 802.11 a/b/g/n/ac |
| 蓝牙 | 5.0（低功耗） |
接口、传感器与定位
| SIM/TF卡插槽 | Nano sim卡*2，Micro SD卡*1（三选二） |
|---|---|
| 耳机接口 | 3.5毫米耳机接口（四段式美规） |
| 充电接口 | Type-C+4pin磁吸充电接口 |
| 数据接口 | USB Type-C (OTG)*1 |
| 重力传感器 | 支持 |
| 地磁传感器 | 支持 |
| 陀螺仪传感器 | 支持 |
| 旋转矢量传感器 | 支持 |
| 环境光传感器 | 支持 |
| 加速度传感器 | 支持 |
| 充电器 | 5.0V 2A-10W |
| 定位导航 | GPS+格洛纳斯+北斗+AGPS +SBAS （EPO 2.5m） |
结构与外观
| 尺寸 | 195*98*22mm（长×宽×高） |
|---|---|
| 重量 | 490克 |
| 颜色和材质 | 蓝色（PC+ABS） |
环境与可靠性
| 震动防护 | 1-19Hz/1.0mm 振幅19-200Hz/1.0g加速度 |
|---|---|
| 跌落和冲击防护 | 符合米尔军标MIL-STD-810G跌落防护测试标准/触摸屏抗冲击保护等级IK05 |
| 防水等级 | 7级防水 IEC 60529 |
| 防尘等级 | 6级防尘 IEC 60529 |
| 可靠性 | MTBF>5000h ; MTTR<0.5h |
| 运行温度 | -20°C 至 55°C |
| 存储温度 | -40°C 至 80°C |
| 相对湿度 | 5%RH-95%RH (无凝结) |
| 工作高度 | Max: 4,500 m（15,000 feet） |
系统与服务
| 操作系统 | 安卓 9/10/11/13 (持续更新) |
|---|---|
| 质保期 | 硬件整机质保24个月（电池质保周期12个月） |
05 / RESOURCES & DELIVERY
从选型，走向项目交付。
下载所选型号的技术资料，与硕腾核对软件、模块、标签、附件与预计部署数量。
明确业务与场景
部署地区、工作流程、现场环境与应用软件。
验证模块与集成
实际标签、接口协议、系统版本与整机附件。
确认配置与交付
整机型号、配置清单、预计数量、测试与部署计划。
